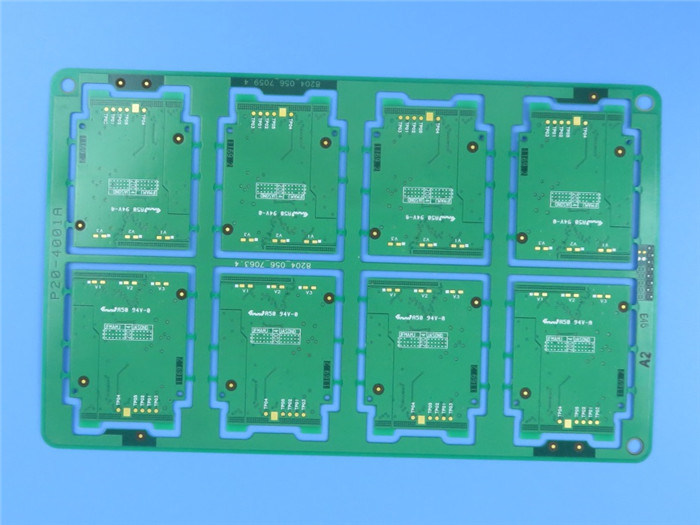

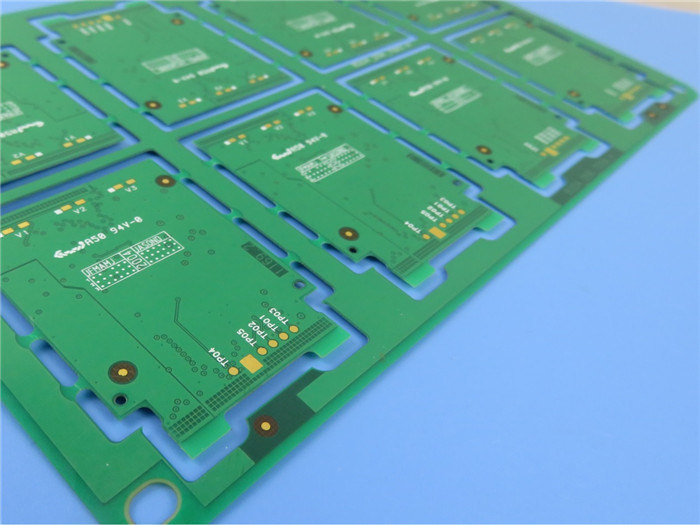

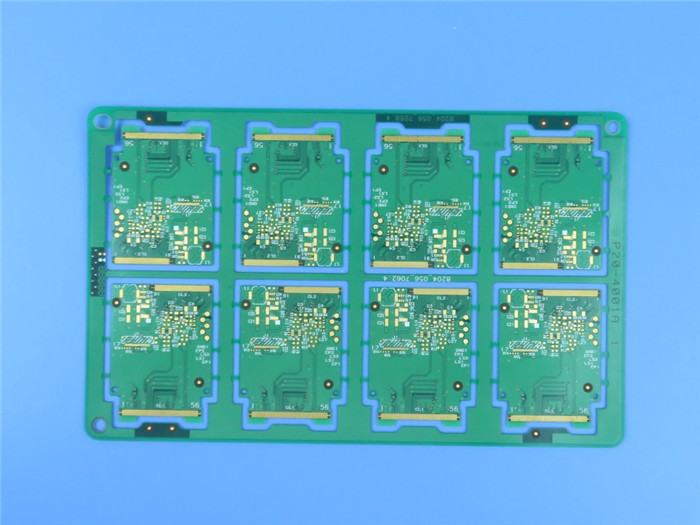

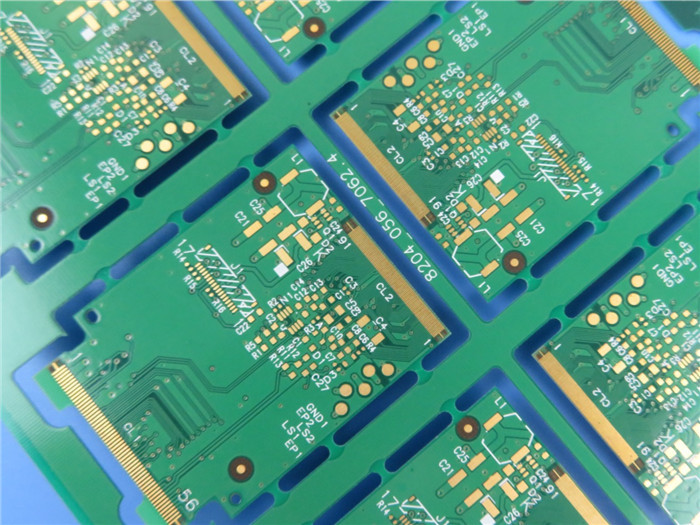

Low Loss Printed Circuit Board (PCB) on TU-883 Substrate and TU-883P Prepreg Multi-layer TU-883 PCB
Low Loss Printed Circuit Board (PCB) on TU-883 Substrate and TU-883P Prepreg Multi-layer TU-883 PCB Low Loss Printed Circuit Board (PCB) on TU-883 Substrate and TU-883P Prepreg Multi-layer TU-883 PCB Low Loss Printed Circuit Board (PCB) on TU-883 Substrate and TU-883P Prepreg Multi-layer TU-883 PCB Low Loss Printed Circuit Board (PCB) on TU-883 Substrate and TU-883P Prepreg Multi-layer TU-883 PCB
Contattaci

Circuito stampato con poche perdite (PWB) sul substrato TU-883 e sul PWB a più strati TU-883 di TU-883P Prepreg

Quantità di ordine minimo : 1 Prezzo : USD 9.99-99.99 per piece
Imballaggi particolari : Vuoto Tempi di consegna : 10 GIORNI LAVORATIVI
Termini di pagamento : T/T, Paypal Capacità di alimentazione : 45000 pezzi al mese
Luogo di origine: La Cina Marca: Bicheng Technologies Limited
Certificazione: UL Numero di modello: BIC-508-V3.2

Informazioni dettagliate
Numero di strati: 4 Epossidico di vetro: TU-883
Esterno finale della stagnola: 1,0 once Altezza finale del PWB: 0,4 mm±0,1
Finitura superficiale: Immersion Gold (16,5%) 2 micoinch su 100 microinch nickel Colore maschera di saldatura: Verde
Colore della leggenda componente: Bianco Test: Test al 100% Spedizione precedente

Descrizione di prodotto

Tavola a circuito stampato a basse perdite (PCB) su TU-883Substrato- eTU-883P Prepreg PCB a più strati TU-883

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Descrizione generale

ThunderClad 2 (TU-883) è un materiale di categoria a perdite molto basse basato su una resina ad alte prestazioni.Questo materiale è rinforzato con normale vetro E tessuto e progettato con un sistema di resina di costante dielettrica molto bassa e fattore di dissipazione per alta velocità bassa perditaIl materiale ThunderClad 2 è adatto per la protezione dell'ambiente mediante un processo privo di piombo e compatibile anche con i processi FR-4.Anche i laminati ThunderClad 2 presentano un'ottima resistenza all'umidità, CTE migliorata, resistenza chimica superiore, stabilità termica e resistenza ai CAF.



Applicazioni

Radiofrequenza

Backplane, calcolo ad alte prestazioni

Carte di linea, deposito

Server, telecomunicazioni, stazioni base, router per ufficio



Circuito stampato con poche perdite (PWB) sul substrato TU-883 e sul PWB a più strati TU-883 di TU-883P Prepreg



Vantaggi di prestazione e di elaborazione

Eccellenti proprietà elettriche

Costante dielettrica inferiore a 4.0

Fattore di dissipazione inferiore a 0.005

Performance Dk/Df stabile e piatta su frequenza e temperatura

Compatibile con processi FR-4 modificati

Ottima resistenza all'umidità e processo di reflusso senza piombo compatibile

Miglioramento dell'espansione termica dell'asse z

Capacità anti-CAF

Eccellente affidabilità del foro e della saldatura

Libero di alogene



Le nostre capacità di PCB (TU-883)

Materiale per PCB: Resina ad alta temperatura
Indicazione: TU-883
Costante dielettrica: 30,60 a 1 GHz
Numero di strati: PCB a doppio strato, a più strati e ibridi
Peso di rame: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
Spessore del PCB: 0.5 mm,0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, nero matt, blu, blu matt, giallo, rosso ecc.
Finitura superficiale: rame nudo, HASL, ENIG, OSP, stagno immersivo, argento immersivo ecc.
Tecnologia: HDI, Via in pad, Controllo dell'impedenza, Blind via/Buried via, Edge Plating, BGA, Countsunk Holes ecc.



Proprietà tipiche del TU-883

  Valori tipici Condizione di prova SPEC
Termica
Tg (DMA) 220 °C
Tg (TMA) 170 °C E-2/105+des N/A
Td (TGA) 420 °C
CTE asse z α1 35 ppm/°C Pre-Tg < 60 ppm/°C
CTE asse z α2 240 ppm/°C Post-Tg < 300 ppm/°C
Asse z CTE 20,50% Da 50 a 260°C < 3,0%
Stresso termico, galleggiamento della saldatura, 288°C > 60 secondi A > 10 secondi
T-260 > 60 min   > 30 minuti
T-288 > 60 min E-2/105+des > 15 min
T-300 > 60 min
Infiammabilità 94V-0 E-24/125+des 94V-0
Altri dispositivi
Permittività (RC63%)
1 GHz (metodo SPC) 3.60
5 GHz (metodo SPC) 3.58 C-24/23/50 N/A
10 GHz (metodo SPC) 3.57
Tangente delle perdite (RC63%)
1 GHz (metodo SPC) 0.0030
5 GHz (metodo SPC) 0.0037 C-24/23/50 N/A
10 GHz (metodo SPC) 0.0046
Resistenza al volume > 1010MΩ•cm C-96/35/90 > 106MΩ•cm
Resistenza superficiale > 108MΩ C-96/35/90 > 104MΩ
Forza elettrica > 40 KV/mm - > 30 KV/mm
Tensione di rottura dielettrica > 50 KV - > 40 KV
Meccanica
Modulo dei giovani
Direzione di curvatura 28 GPa A N/A
Riempire la direzione 26 GPa
Forza flessibile
Lungo > 60.000 psi A > 60.000 psi
In senso trasversale > 50 000 psi A > 50 000 psi
Forza di buccia, 1,0 oz. Folia di cu 4~6 libbre/in A > 4 lb/in
Assorbimento dell'acqua 00,08% E-1/105+des+D-24/23 < 0,8 %
