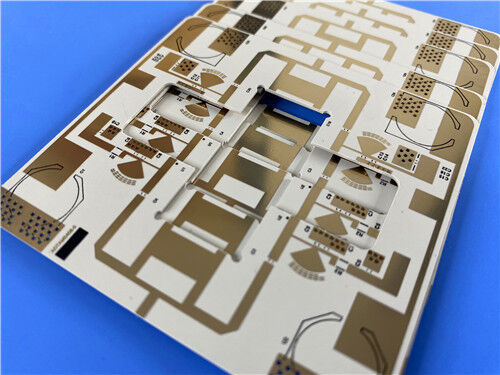

TP440 DK valore 4.4 Laminato termoplastico PPO/ceramica ad alta frequenza e PCB personalizzato a 2 strati in rame nudo con intervallo di bassa temperatura da -100°C a +150°C

Descrizione di prodotto

Soluzione PCB laminato termoplastico ad alta frequenza TP440 PPO/ceramica e personalizzato a 2 strati



1. Introduzione al TP440

TP440 è un laminato termoplastico ad alta frequenza unico prodotto dalla Taizhou Wangling Insulation Material Factory. Lo strato dielettrico è composto da riempitivi ceramici e resina di ossido di polifenilene (PPO), senza alcun rinforzo in tessuto di fibra di vetro. Questo materiale innovativo è prodotto attraverso un processo di produzione specializzato che consente una precisa regolazione della costante dielettrica variando il rapporto ceramica-resina PPO.



A differenza dei substrati ceramici o dei materiali in PTFE rinforzati con fibra di vetro, il TP440 offre una combinazione eccezionale di elevate prestazioni elettriche, eccellente lavorabilità meccanica ed elaborazione economicamente vantaggiosa. È disponibile in tre configurazioni:



Variante	Descrizione
TP	Materiale liscio non ramato (senza rame)

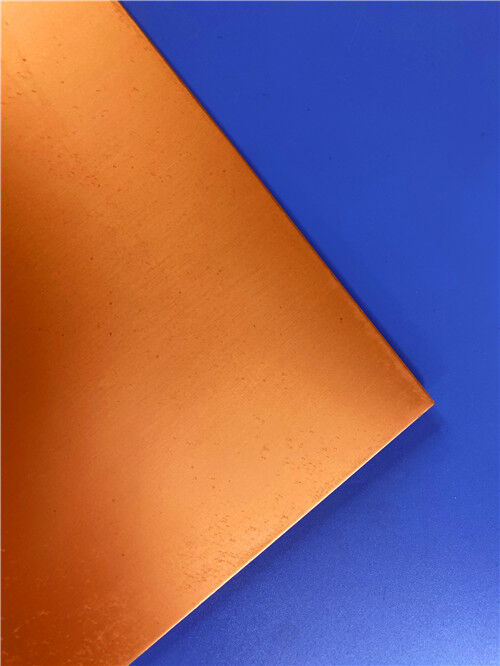

TP-1	Ramato su un lato
TP-2	Ramato su entrambi i lati



Il TP440 presenta specificamente una costante dielettrica di 4,4 ± 0,09 a 10 GHz, che lo rende una scelta ideale per applicazioni che richiedono una costante dielettrica moderata, perdite ultra-basse ed eccellenti prestazioni a basse temperature.



2. Specifiche tecniche chiave (TP440)

Proprietà	Condizione di prova	Unità	Valore TP440
Costante dielettrica @ 10 GHz	10 GHz	—	4,4 ± 0,09
Tolleranza costante dielettrica	—	—	±2%
Fattore di dissipazione @ 10 GHz	10 GHz	—	0,001
Coefficiente termico di Dk	-55°C a +150°C	ppm/°C	-50
Resistenza allo sbucciamento (1 oz, Normale)	1 oz, Stato normale	N/mm	>0,6
Resistenza allo sbucciamento (1 oz, Dopo calore umido)	1 oz, Dopo calore umido	N/mm	>0,4
Resistività di volume	Stato normale, 500V	MΩ·cm	>1×10⁹
Resistività superficiale	Stato normale, 500V	MΩ	>1×10⁷
CTE – asse X	-55°C a +150°C	ppm/°C	60
CTE – asse Y	-55°C a +150°C	ppm/°C	60
CTE – asse Z	-55°C a +150°C	ppm/°C	70
Assorbimento di umidità	20±2°C, 24 ore	%	≤0,01
Densità	Temperatura ambiente	g/cm³	1,89
Conducibilità termica	Direzione Z	W/(m·K)	0,44
Temperatura operativa a lungo termine	—	°C	-100 a +150
Composizione del materiale	—	—	PPO + Ceramica + Foglio di rame ED





3. Caratteristiche e vantaggi

Il TP440 offre una combinazione unica di vantaggi per applicazioni ad alta frequenza e specializzate:





Caratteristica	Descrizione
Ampio intervallo Dk (3–25)	Costanti dielettriche personalizzabili disponibili; i valori comuni includono 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16, 20
Fattore di dissipazione ultra-basso	0,0010 @ 10 GHz – eccellente integrità del segnale
Nessun rinforzo in fibra di vetro	Elimina l'effetto fibra di vetro; minimizza l'anisotropia
Ampia temperatura operativa	-100°C a +150°C – eccezionali prestazioni a basse temperature
Resistenza alle radiazioni e basso degassamento	Adatto per applicazioni spaziali e aerospaziali
Eccellente lavorabilità	Può essere forato, tornito, rettificato, tranciato, inciso – superiore ai substrati ceramici
Opzioni di spessore	Minimo 0,5 mm; vari spessori disponibili e personalizzabili
Foglio di rame ED	Spessori standard del foglio di rame: 0,018 mm e 0,035 mm





Prestazioni elettriche superiori: L'assenza di tessuto in fibra di vetro elimina gli effetti anisotropi, fornendo prestazioni elettriche costanti in tutte le direzioni. Il fattore di dissipazione ultra-basso (0,0010 @ 10 GHz) garantisce una perdita di segnale minima.



Eccezionali prestazioni a basse temperature: Con una temperatura operativa a lungo termine fino a -100°C, il TP440 è ideale per applicazioni aerospaziali, missilistiche e criogeniche in cui altri materiali potrebbero fallire.



Costanti dielettriche versatili: La costante dielettrica può essere selezionata da 3 a 25 in base ai requisiti del circuito, offrendo una flessibilità di progettazione senza pari.



Lavorabilità superiore: A differenza dei substrati ceramici, il TP440 può essere facilmente lavorato utilizzando metodi standard (foratura, tornitura, rettifica, tranciatura, incisione), riducendo significativamente i costi di fabbricazione e i tempi di consegna.



Adesione affidabile del rame: L'adesione tra il foglio di rame e il dielettrico è più affidabile rispetto ai substrati ceramici con rivestimenti depositati sottovuoto, garantendo affidabilità a lungo termine.



Basso assorbimento di umidità (≤0,01%): Eccezionale stabilità in ambienti umidi – tra i più bassi del settore.



Resistenza alle radiazioni e basso degassamento: Adatto per applicazioni spaziali e di difesa.



Economico: Alti tassi di resa e costi di elaborazione significativamente inferiori rispetto ai substrati ceramici.





Considerazioni importanti sull'elaborazione

Il TP440 è un materiale termoplastico con specifici requisiti di elaborazione:

Considerazione	Dettagli
Temperatura massima	Non adatto per test di shock termico a 260°C; non può subire saldatura a onda
Saldatura consigliata	Saldatura manuale con saldatore a temperatura costante
Saldatura a riflusso	Generalmente non raccomandata; se tentata, la temperatura massima non deve superare i 200°C
Elaborazione multistrato	Generalmente non raccomandata; se richiesta, utilizzare fogli di incollaggio a bassa temperatura e valutare attentamente la fattibilità
Effetti ad alta temperatura	Oltre 180°C, il materiale può deformarsi, il foglio di rame può sbucciarsi e le prestazioni elettriche possono cambiare in modo significativo





4. Soluzione PCB personalizzata a 2 strati su TP440

Sfruttando le proprietà uniche del TP440, offriamo la seguente soluzione PCB rigida di precisione a 2 strati. Questo design è ideale per applicazioni aerospaziali, missilistiche, antenne GPS e altre applicazioni ad alta affidabilità che richiedono eccezionali prestazioni a basse temperature e un'eccellente lavorabilità.





Dettagli costruzione PCB

Parametro	Specifiche
Materiale di base	Wangling TP440 (rame ED)
Numero di strati	2
Dimensioni scheda finita	45,63 mm × 97,01 mm (±0,15 mm)
Spessore scheda finita	1,6 mm
Traccia/spazio minimo	5 / 8 mils
Dimensione foro minima	0,3 mm (solo foro passante; nessun via cieco)
Peso rame strato esterno	1 oz (35 μm)
Spessore placcatura via	20 μm
Finitura superficiale	Oro per immersione (ENIG)
Serigrafia superiore	Nero
Serigrafia inferiore	Nessuna
Maschera di saldatura superiore	Nessuna
Maschera di saldatura inferiore	Nessuna
Test elettrici	100% prima della spedizione
Standard di qualità accettato	IPC-Classe-2
Formato artwork	Gerber RS-274-X
Disponibilità globale	Spedizione in tutto il mondo





Punti salienti di progettazione e produzione



Spessore ottimizzato: Il nucleo dielettrico da 1,5 mm offre eccellente rigidità meccanica e stabilità dimensionale, ideale per applicazioni che richiedono un robusto supporto strutturale.



Design Dk moderato: Con un Dk di 4,4 ± 0,09, questo PCB fornisce una soluzione equilibrata per un'ampia gamma di circuiti RF e microonde che richiedono una costante dielettrica moderata e basse perdite.



Prestazioni a bassissima perdita: Il fattore di dissipazione di 0,0010 a 10 GHz garantisce una perdita di inserzione minima e un'eccellente integrità del segnale.



Capacità di caratteristiche fini: Supporta tracce/spazi di 5/8 mil e micro-vie da 0,3 mm, consentendo layout di circuiti ad alta frequenza densi.



Nessuna maschera di saldatura: Superficie in rame nudo con finitura in oro per immersione offre un'integrità del segnale ottimale per progetti ad alta frequenza, minimizzando gli effetti parassiti.



Serigrafia nera sulla parte superiore: Chiara identificazione dei componenti per l'assemblaggio e l'ispezione.



Finitura superficiale in oro per immersione: Fornisce una superficie piana, resistente all'ossidazione e altamente saldabile con eccellente capacità di legatura a filo e affidabilità.



Eccellente affidabilità PTH: Con placcatura via da 20 μm, il PCB offre un'affidabile integrità dei fori passanti placcati.



Eccezionali prestazioni a basse temperature: L'intervallo di temperatura operativa del TP440 si estende fino a -100°C, rendendo questo PCB ideale per ambienti estremamente freddi.



Lavorabilità superiore: La scheda può essere facilmente lavorata utilizzando metodi standard, garantendo una fabbricazione precisa e una produzione economica.



Controllo qualità rigoroso: Ogni scheda viene sottoposta a test elettrici al 100% ed è prodotta secondo gli standard IPC-Classe-2, garantendo qualità e prestazioni costanti.





Linee guida critiche per l'elaborazione

A causa della natura termoplastica del TP440, si prega di osservare le seguenti linee guida per l'assemblaggio e l'uso:



Saldatura: Si consiglia la saldatura manuale con un ferro a temperatura costante. Non utilizzare la saldatura a onda.



Saldatura a riflusso: Generalmente non raccomandata. Se richiesta, la temperatura massima non deve superare i 200°C.



Test termici: Non adatto per test di shock termico a 260°C.



Temperatura operativa: L'intervallo di utilizzo a lungo termine è di -100°C a +150°C. Il superamento dei 180°C può causare deformazioni, sbucciamento del rame o cambiamenti nelle prestazioni elettriche.



Elaborazione multistrato: Generalmente non raccomandata; consultare il nostro team di ingegneri per requisiti specifici.





5. Applicazioni tipiche

Antenne GPS

Elettronica missilistica

Sistemi di spoletta

Antenne miniaturizzate

Sistemi di navigazione Beidou

Apparecchiature aerospaziali

Sistemi radar

Apparecchiature di test ad alta frequenza





6. Conclusione

In qualità di fornitore specializzato di circuiti stampati personalizzati ad alta frequenza, combiniamo le proprietà uniche del Wangling TP440 – un laminato PPO/ceramica termoplastico ad alte prestazioni con eccezionali prestazioni a basse temperature, eccellente lavorabilità e perdite ultra-basse – con le nostre capacità di produzione di precisione per fornire soluzioni PCB di livello mondiale. La nostra offerta a 2 strati sfrutta appieno la costante dielettrica moderata del TP440 (4,4), le perdite ultra-basse (0,0010 @ 10 GHz), l'eccezionale intervallo di basse temperature (-100°C a +150°C) e la lavorabilità superiore, garantendo che le vostre applicazioni aerospaziali, di difesa e GPS più esigenti raggiungano prestazioni e affidabilità ottimali.





Sia che stiate sviluppando antenne GPS, elettronica missilistica, sistemi di spoletta o antenne miniaturizzate, il nostro team di ingegneri è pronto a supportare il vostro progetto.



Per consulenze tecniche, campioni o ordini di volume, contattateci oggi stesso. Non vediamo l'ora di essere il vostro partner di fiducia nell'innovazione ad alta frequenza.
