Circuito Stampato ad Alta Tg Realizzato su IT-180ATC con Oro a Immersione BifaccialePCB ad Alta Temperatura

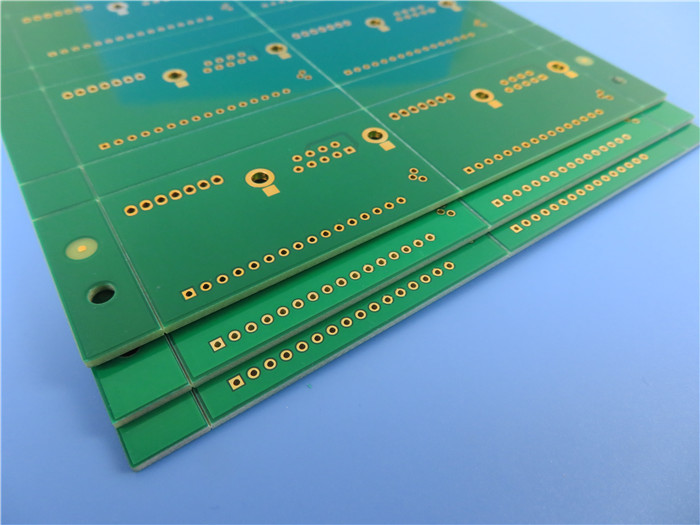

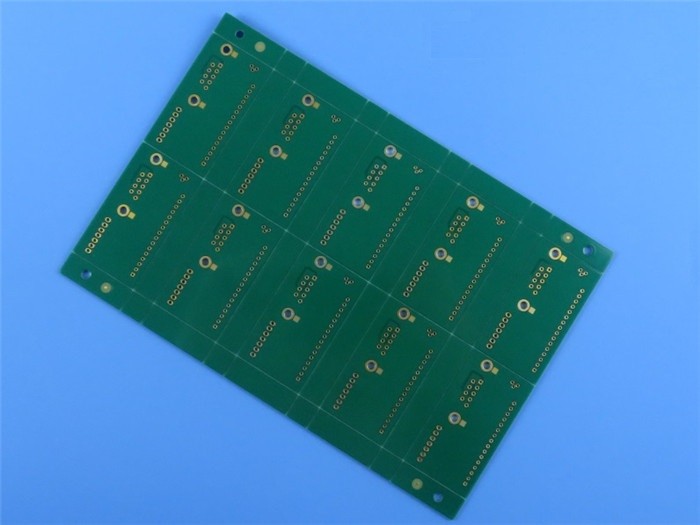

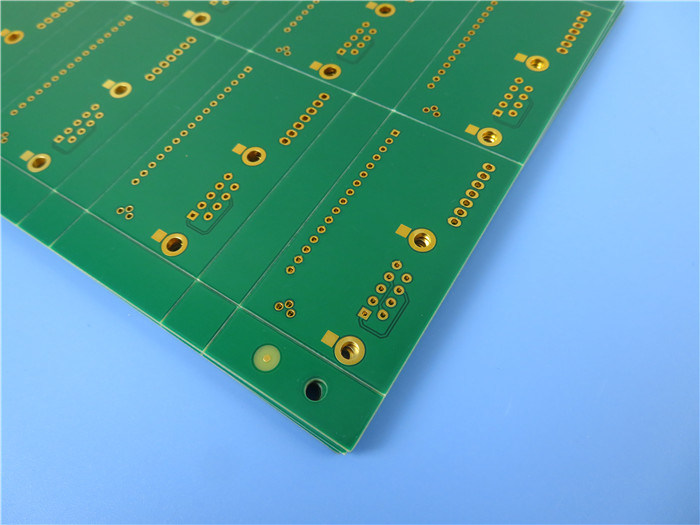

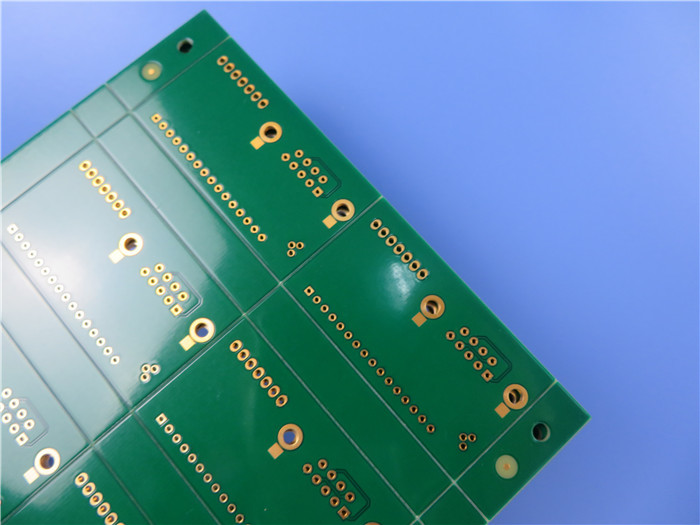

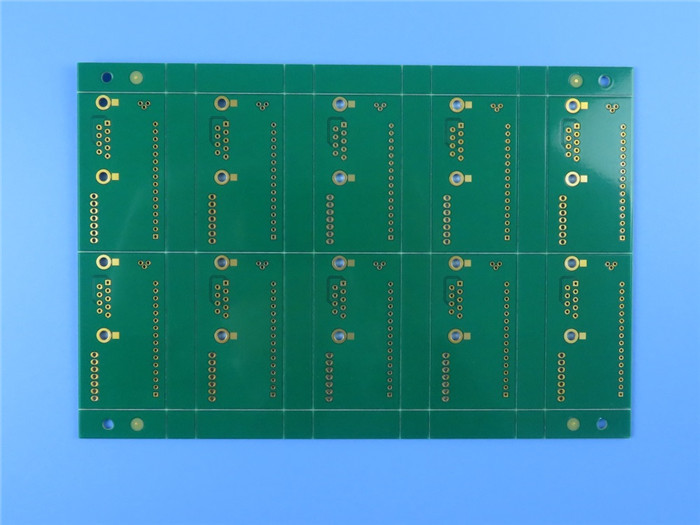

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo a scopo di riferimento)





Breve Introduzione

Questo è un tipo di PCB standard bifacciale ad alta temperatura realizzato su laminato ITEQ’s IT-180ATC. Ci sono 10 schede pannellate nell'array. Sono spesse 1,6 mm con rame da 2 oz, rivestite con oro a immersione sui pad e protezione da maschera di saldatura verde per il substrato. 25 pezzi sono confezionati sottovuoto per la spedizione.





Applicazioni

Automotive (ECU vano motore)

Backplane

Archiviazione Dati

Server e Networking

Telecomunicazioni



L'alto circuito stampato di Tg fatto su IT-180ATC con il doppio dell'oro di immersione ha parteggiato PWB ad alta temperatura



Parametri PCB

Articolo Descrizione Requisito Effettivo Risultato
1. Laminato Tipo di Materiale FR-4 IT-180ATC FR-4 IT-180ATC ACC
Tg 170°C 170°C ACC
Fornitore ITEQ ITEQ ACC
Spessore 1.6±10% mm 1.63-1.68mm ACC
2. Spessore placcatura Parete del foro ≥25μm 26.51μm ACC
Rame esterno 35μm 41.09μm ACC
Rame interno
3. Maschera di saldatura Tipo di Materiale TAIYO/ PSR-2000GT600D TAIYO/ PSR-2000GT600D ACC
Colore Verde Verde ACC
Rigidità (Test matita) ≥4H o superiore 5H ACC
Spessore S/M ≥10 μm 20.11μm ACC
Posizione Entrambi i lati Entrambi i lati ACC
4. Marcatura componenti Tipo di Materiale TAIYO/ IJR-4000 MW300 IJR-4000 MW300 ACC
Colore Bianco Bianco ACC
Posizione C/S C/S ACC
5. Maschera di saldatura rimovibile Tipo di Materiale
Spessore
Posizione
6. Identificazione Marchio UL SÌ SÌ ACC
Codice Data WWYY 2121 ACC
Posizione Marcatura Lato Saldatura Lato Saldatura ACC
7. Finitura superficiale Metodo Oro a Immersione Oro a Immersione ACC
Spessore Stagno
Spessore Nichel 3-6μm 4.06μm ACC
Spessore Oro 0.05μm 0.056μm ACC
8. Normatività RoHS Direttiva 2015/863/UE OK ACC
REACH Direttiva 1907/2006 OK ACC
9. Anello anulare Larghezza minima linea (mil) 5mil 4.8mil ACC
Distanza minima (mil) 5mil 5.2mil ACC
10. V-groove Angolo 30° 30° ACC
Spessore residuo 0.4±0.1mm 0.43mm ACC
11. Smussatura Angolo
Altezza
12. Funzione Test Elettrico 100% PASS 100% PASS ACC
13. Aspetto Livello Classe IPC IPC-A-600J &6012D Classe 2 IPC-A-600J &6012D Classe 2 ACC
Ispezione Visiva IPC-A-600J &6012D Classe 2 IPC-A-600J &6012D Classe 2 ACC
Deformazione e torsione ≤0.7% 0.21% ACC
14. Test di affidabilità Test nastro Nessun distacco OK ACC
Test solvente Nessun distacco OK ACC
Test di saldabilità 265 ±5°C OK ACC
Test di stress termico 288 ±5°C OK ACC
Test di contaminazione ionica ≤ 1.56 μg/cm² 0.56μg/cm² ACC




Misurazione diametro foro (Unità: mm), Tolleranza: PTH±0.075; NPTH±0.05

Codice Foro PTH Richiesto Valore effettivo Risultato
1 Y 0.400 0.400 0.425 0.425 0.400 ACC
2 Y 0.450 0.450 0.500 0.475 0.450 ACC
3 Y 0.600 0.600 0.650 0.625 0.600 ACC
4 Y 0.725 0.750 0.775 0.775 0.750 ACC
5 Y 0.850 0.850 0.825 0.850 0.825 ACC
