Breve introduzione
Appena poichè il suo nome implica, l'alta frequenza è che la frequenza è relativamente alta, generalmente si riferisce alla frequenza di >=300 il megahertz (cioè gigahertz di lunghezza d'onda <>=1 è chiamato microonda.
Frequenze tipiche per le applicazioni senza fili:
* cellulare corrente: 0.9GHz - 2GHz
* sistemi 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automobilistico: 77GHz
Mercato: RFID, comunicazioni senza fili, stazione base ed antenna, amplificatore, prodotti militari, prodotti elettronici di consumo.
Il circuito stampato o il PWB ad alta frequenza di microonda si riferisce al circuito stampato fatto sul piatto placcato (di microonda) del rame ad alta frequenza del substrato. I tipi comuni sono: Bordo su due lati, bordo a più strati e struttura mista.
La struttura mista include il substrato speciale di rendimento elevato, i pp rivestono + bordo ordinario della prestazione ed i pp rivestono il bordo premente misto; substrato ad alta frequenza + substrato ordinario FR4; substrato ad alta frequenza + ecc. di base metallica.

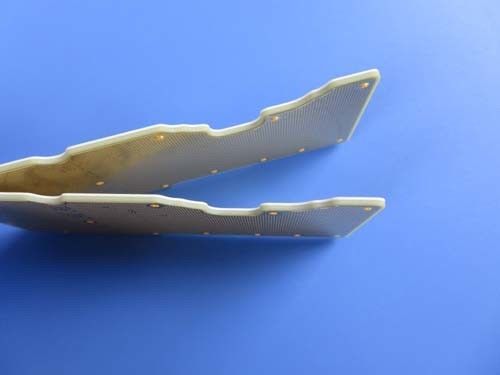

Caso del PWB: Bordi del PWB di microonda sviluppati su RO4350B 10 mil con l'oro di immersione
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato di alta frequenza sviluppato su RO4350B un substrato da 10 mil per l'applicazione dell'antenna. È un bordo del PWB di 2 strati rf spesso a 0,3 millimetri. È rivestimento dell'oro di immersione senza maschera della lega per saldatura. Ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 bordi sono imballati per la spedizione.
Caratteristiche e benefici
La costante dielettrica (dk) è bassa e stabile, in modo dalla trasmissione del segnale è buona immediatamente.
Buona resistenza di bassa temperatura e di temperatura elevata. (- 192℃-260℃)
La resistenza al calore, la resistenza chimica, la forza d'impatto e la forza di sbucciatura sono buone.
Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere dovuto i cuscinetti dell'oro.
Consegna in tempo. Conservazione del tasso di su tempo consegna di 98%.
L'intero processo di montaggio completamente è controllato.
Nessun MOQ, basso costo per i prototipi e campioni.
L'UL si è conformata
Tasso di reclamo del cliente: <1>
Applicazione
Trasmettitore, Variocoupler, trasmettitore di Digital, antenna 3G
Parametro e scheda di dati
| DIMENSIONE DEL PWB |
10 x 37mm=1up |
| TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
| Numero degli strati |
2 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
NO |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
| RO4350B 0.254mm |
| rame ------- 35um (1oz) + strato del piatto BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
8,8 mil/10.5mil |
| Fori minimi/massimi: |
no |
| Numero dei fori differenti: |
no |
| Numero dei luoghi di perforazione: |
no |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
no |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
| Esterno finale della stagnola: |
1,5 once |
| Stagnola finale interna: |
N/A |
| Altezza finale del PWB: |
0,3 millimetri ±0.1 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione, 87% |
| Saldi la maschera per applicarsi a: |
N/A |
| Colore della maschera della lega per saldatura: |
N/A |
| Tipo della maschera della lega per saldatura: |
N/A |
| CONTOUR/CUTTING |
Percorso |
| MARCATURA |
|
| Lato della leggenda componente |
N/A |
| Colore della leggenda componente |
N/A |
| Produttore Name o logo: |
N/A |
| VIA |
NO |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
Politica di qualità
Bicheng ha elaborato la serie di procedure e di approcci della gestione per assicurare che PCBs è conformemente ai requisiti dei clienti, incluso la selezione dei venditori, dell'ispezione del lavoro in corso (WIP), dell'ispezione di consegna uscente e del servizio di assistenza al cliente ecc.
Valutazione e verifica dei fornitori
I fornitori devono essere valutati da Bicheng. Inoltre, Bicheng valuterà ed allinearsi i fornitori ogni anno per garantire i materiali assicurati stanno soddisfacendo le richieste di Bicheng. Ancora, Bicheng continuamente sviluppare i fornitori e sorvegliarli per migliorare la loro gestione di ambiente e di qualità che basa sui sistemi di ISO9001 & di ISO14001.
Valutazione del contratto
Bicheng esaminerà e verificherà i requisiti del cliente assicurarsi che abbiamo la capacità per rispondere alle esigenze dei clienti compreso le specifiche, la consegna ed altre richieste prima dell'accettazione dell'ordine.
Fabbricazione, verifica e controllo dei dati fabbricanti.
Quando i dati e le specifiche di progettazione dei clienti sono forniti al nostro dipartimento del mercato, Bicheng deve verificare tutti i requisiti. Poi, converta i dati di progettazione in dati fabbricanti da camma. Per concludere, un'istruzione fabbricante (MI) è generata secondo il processo di fabbricazione e le tecnologie reali per il dipartimento fabbricante come la base per montaggio reale. Il MI deve essere esaminato dagli ingegneri indipendenti e dagli ingegneri di QA prima dell'edizione.
Controllo di qualità materiale ricevuto
Tutti i materiali devono essere ispezionati prima dell'immagazzinamento. Abbiamo stabilito una serie di procedura e di istruzione rigorose di ispezione controllare i materiali ricevuti. Ancora, vari strumenti d'ispezione precisi e garanzia dell'apparato la capacità per giudicare il materiale buon oppure no. Pubblichiamo il materiale con primo/in fuori in primo luogo fuori principio primo e cediamo «l'allarme» per il materiale che raggiungerà la durata di prodotto in magazzino per assicurare che i materiali siano esauriti prima di scadenza.
Controllo del processo di produzione
La giusta istruzione fabbricante (MI), la gestione dell'attrezzatura e la manutenzione ed il controllo dei processi completo, l'ispezione rigorosa di WIP e controllare come pure l'istruzione di lavoro, interamente quelle per fare l'intero processo di montaggio completamente hanno controllato.
Controllo ed ispezione finali
Tutto il PCBs deve essere passato con la prova aperta e breve come pure l'ispezione visiva dopo ha superato le prove fisiche specificate. Possediamo la varia attrezzatura di prova avanzata compreso su misura, macchine della prova di volo della sonda per garantire che ogni PWB è 100% provato.
Verifica di consegna del prodotto
Abbiamo installato un dipartimento dedicato di FQA per ispezionare i prodotti del PWB secondo le specifiche ed i requisiti del cliente provando. PCBs qualificato sta andando essere imballato.
FQA anche deve effettuare una verifica di 100% dell'imballaggio del magazzino e dei prodotti di spedizione, compreso il numero del prodotto, numero di cliente, la quantità del prodotto, spedente l'indirizzo ecc prima della spedizione.
Servizio di assistenza al cliente
Abbiamo installato un gruppo professionale di servizio di assistenza al cliente dinamico per comunicare con i clienti e l'affare tempestivo con le risposte dei clienti. Altamente mettiamo a fuoco sui bisogni dei clienti e capire le richieste dei clienti, tempestive per regolare la politica dei requisiti del prodotto del PWB e di servizio di assistenza al cliente.
