Descrizione di prodotto
Con lo sviluppo della tecnologia di comunicazione elettronica, la frequenza di comunicazione sta diventando sempre più alta e la trasmissione di segnali ad alta frequenza richiede l'uso di materiali speciali a bassa costante dielettrica (Dk), bassa perdita dielettrica (Df) ma costosi. Questi materiali includono cianato e materiali ad alta frequenza come politetrafluoroetilene / materiali a base ceramica (PTFE/Ceramica), idrocarburi / materiali a base ceramica (Idrocarburi/Ceramica). Di solito questi materiali sono costosi.
La riduzione dei costi è un mezzo importante per i clienti per migliorare la competitività dei prodotti. Pertanto, i clienti adottano la struttura laminata di materiali misti nella progettazione della struttura del PCB, ovvero lo strato di segnale necessario utilizza materiali ad alta frequenza per soddisfare le esigenze di trasmissione del segnale. Altri strati di linea sono realizzati in convenzionale fibra di vetro epossidica FR-4, che chiamiamo scheda ibrida.
Materiale ad alta frequenza disponibile (Core)
RO4350B RO4003C
4mil (0,1 mm) 8mil (0,203 mm)
6,6mil (0,168 mm) 12mil (0,3 mm)
10mil (0,254 mm) 20mil (0,508 mm)
13,3mil (0,338 mm) 32mil (0,813 mm)
20mil (0,508 mm) 60mil (1,524 mm)
30mil (0,762 mm)
60mil (1,524 mm)

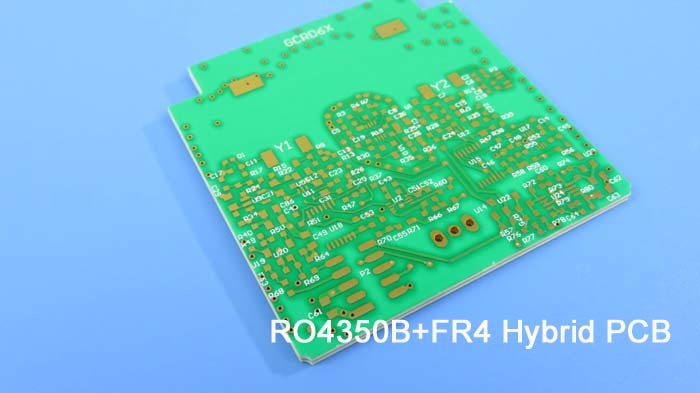

Caso PCB: PCB ibrido | PCB a materiali misti costruito su RO4350B da 20 mil più FR-4 con via cieco
(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo a scopo di riferimento)
Descrizione generale
Questo è un tipo di PCB multistrato a materiali misti costruito su substrato RO4350B da 20 mil più FR-4 per l'applicazione di antenne satellitari. Ha uno spessore di 1,69 mm, serigrafia bianca su maschera di saldatura verde su entrambi i lati e oro a immersione è placcato su pad e tracce. Il materiale di base è utilizzato da Rogers e ITEQ, l'intera scheda fornisce 1 PCB. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando dati Gerber forniti. Ogni 25 schede vengono imballate per la spedizione.
Caratteristiche e vantaggi
RO4350B presenta una costante dielettrica stabile su un ampio intervallo di frequenza;
Eccellenti prestazioni ad alta frequenza grazie a bassa tolleranza dielettrica e bassa perdita;
Miglioramento delle prestazioni SI rispetto agli stack-up con tutte le schede FR4;
Riduzione dei costi rispetto agli stack-up con tutti i materiali a bassa perdita;
Lungo tempo di conservazione che può essere conservato per più di 1 anno in sacchetto sottovuoto;
Fabbrica certificata ISO9001, ISO14001, UL;
Produzione PCB secondo le specifiche richieste;
Nessun MOQ, basso costo per prototipi e piccole quantità;
8000 tipi di PCB al mese;
Applicazione
LNA, convertitore di acquisizione dati radar, spettro diffuso, antenna 3G
Scheda dati e parametri
| DIMENSIONE PCB |
99 x 85 mm = 1 PZ |
| TIPO SCHEDA |
PCB multistrato |
| Numero di strati |
6 strati |
| Componenti a montaggio superficiale |
SÌ |
| Componenti a foro passante |
SÌ |
| STACKUP DEGLI STRATI |
rame --------18um(0,5 oz)+placcatura strato SUPERIORE |
| RO4350B 0,508 mm |
| rame ------- 18um(0,5 oz) |
| |
Prepreg 2313 x 2, 0,2 mm |
| |
Rame ------- 35um (1 oz) |
| |
FR-4 0,305 mm |
| |
Rame ------- 35um (1 oz) |
| |
Prepreg 2313 x 2, 0,2 mm |
| |
Rame ------- 35um (1 oz) |
| |
FR-4 0,305 mm |
| |
rame --------18um(0,5 oz)+placcatura strato INFERIORE |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
15mil / 15 mil |
| Fori minimi / massimi: |
0,4 mm / 2,5 mm |
| Numero di fori diversi: |
4 |
| Numero di fori di perforazione: |
89 |
| Numero di scanalature fresate: |
0 |
| Numero di ritagli interni: |
0 |
| Controllo impedenza: |
no |
| Numero di dita d'oro: |
0 |
| MATERIALE SCHEDA |
|
| Vetro epossidico: |
RO4350B Tg280°C, er<3,48, Rogers Corp. IT158 FR-4 |
| Lamina esterna finale: |
1 oz |
| Lamina interna finale: |
1 oz |
| Altezza finale PCB: |
1,69 mm ±10% |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficiale |
Oro a immersione 0,053 micron su nichel 4,42 micron |
| Maschera di saldatura applicata a: |
Entrambi i lati |
| Colore maschera di saldatura: |
Verde, LP-4G/G-05, Nanya |
| Tipo di maschera di saldatura: |
LPI |
| CONTORNO/TAGLIO |
Fresatura |
| MARCATURA |
|
| Lato della legenda dei componenti |
Lato superiore |
| Colore della legenda dei componenti: |
Bianco, S-380W, Taiyo |
| Nome o logo del produttore: |
N/A |
| VIA |
Foro passante placcato (PTH), dimensione minima 0,4 mm. Via cieco L1-L2, L5-L6, L3-L6 |
| CLASSIFICAZIONE DI INFAMMABILITÀ |
Approvazione UL 94-V0 MIN. |
| TOLLERANZA DIMENSIONALE |
|
| Dimensione contorno: |
0,0059" |
| Placcatura scheda: |
0,0029" |
| Tolleranza di perforazione: |
0,002" |
| TEST |
Test elettrico al 100% prima della spedizione |
| TIPO DI GRAFICA DA FORNIRE |
file email, Gerber RS-274-X, PCBDOC ecc. |
| AREA DI SERVIZIO |
In tutto il mondo, a livello globale. |
