Descrizione di prodotto
Frequenze tipiche per applicazioni wireless:* Telefonia mobile attuale: 0,9 GHz - 2 GHz
* Sistemi 3G: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12,6 GHz
* LMDS: 24 GHz e 40 GHz
* Automotive: 77 GHz
Mercato: RFID, Comunicazioni wireless, Stazione base e antenna, Amplificatore, Prodotti, Elettronica di consumo.
Scheda a circuito stampato ad alta frequenza o PCB a microonde si riferisce alla scheda a circuito stampato realizzata su una piastra rivestita di rame con substrato ad alta frequenza (microonde). I tipi comuni sono: Scheda a doppia faccia, Scheda multistrato e Struttura mista.
La struttura mista include substrato speciale ad alte prestazioni, foglio PP + scheda a prestazioni ordinarie e scheda pressata mista con foglio PP; substrato ad alta frequenza + substrato FR4 ordinario; substrato ad alta frequenza + base metallica ecc.

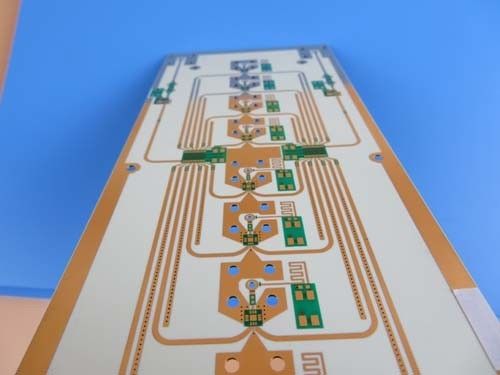

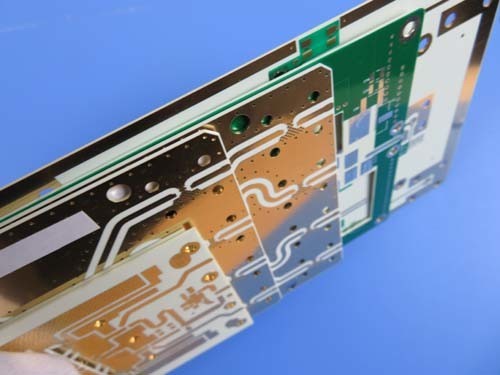

Caso PCB: PCB ad alta frequenza | Scheda a circuito stampato RO4350B da 10 mil | PCB RF in oro per immersione
(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo a scopo di riferimento)
Descrizione generale
Questo è un tipo di PCB a doppia faccia costruito su substrato RO4350B da 10 mil con Tg 280°C per l'applicazione di amplificatori di segnale mobile. Ha uno spessore di 0,3 mm rifinito con serigrafia bianca su maschera di saldatura verde e oro per immersione placcato sui pad. Il materiale di base è utilizzato da Rogers Corp., l'intera scheda fornita 1 up per pannello. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando dati Gerber forniti. Ogni 100 pannelli sono imballati per la spedizione.
Caratteristiche e vantaggi
La costante dielettrica (DK) è bassa e stabile, quindi la trasmissione del segnale è buona senza ritardi;
La caratteristica di bassa perdita dielettrica rende la perdita del segnale a un livello inferiore, il che rende eccellente la trasmissione del segnale dell'intera apparecchiatura;
Basso coefficiente termico della costante dielettrica;
Bassa espansione dell'asse Z;
Il processo SMT è resistente alla saldatura a riflusso, resistente alla rilavorazione;
Buona resistenza all'ossidazione e buona dissipazione del calore;
Soddisfare le tue esigenze di PCB dal prototipo alla produzione di massa;
Officina di 16000 metri quadrati;
Consegna puntuale: >98%
Tasso di reclamo del cliente:
<1%
ApplicazioneTrasmettitore RF, antenna multicoupler, identificazione RF, amplificatore trunk
Scheda dati e parametri
DIMENSIONE PCB
120 x 75 mm = 1 PZ
| TIPO SCHEDA |
PCB a doppia faccia |
| Numero di strati |
2 strati |
| Componenti a montaggio superficiale |
SÌ |
| Componenti a foro passante |
rame ------- 18um (0,5 oz) + placcatura strato SUPERIORE |
| STRUTTURA STRATI |
rame ------- 18um (0,5 oz) + placcatura strato SUPERIORE |
| RO4350B 0,254 mm |
rame ------- 18um (0,5 oz) + placcatura strato INFERIORE |
| TECNOLOGIA |
| Traccia e spazio minimi: |
| 9 mil / 4 mil |
|
| Fori minimi / massimi: |
0,25 mm / 1,0 mm |
| Numero di fori diversi: |
3 |
| Numero di fori di perforazione: |
92 |
| Numero di scanalature fresate: |
0 |
| Numero di ritagli interni: |
Vetro epossidico: |
| Controllo impedenza: |
Vetro epossidico: |
| Numero di dita d'oro: |
0 |
| MATERIALE SCHEDA |
Vetro epossidico: |
| RO4350B Tg280℃, er |
|
| <3,48, Rogers Corp. |
Lamina esterna finale:1,0 oz |
| Lamina interna finale: |
N/D |
| Altezza finale del PCB: |
0,3 mm ±0,1 |
| PLACCATURA E RIVESTIMENTO |
Finitura superficiale |
| Oro per immersione |
|
| Maschera di saldatura applicata a: |
SUPERIORE e INFERIORE minimo 12 micron |
| Colore maschera di saldatura: |
Verde, PSR-2000GT600D, fornito da Taiyo. |
| Tipo di maschera di saldatura: |
LPSM |
| CONTORNO/TAGLIO |
Routing |
| MARCATURA |
Lato legenda componenti |
| SUPERIORE e INFERIORE. |
|
| Colore legenda componenti |
Bianco, IJR-4000 MW300, marca Taiyo |
| Nome o logo del produttore: |
Marcato sulla scheda in un conduttore e leggenda AREA LIBERA |
| VIA |
Foro passante placcato (PTH), dimensione minima 0,25 mm. Via coperta. |
| CLASSE DI COMBUSTIBILITÀ |
Approvazione UL 94-V0 MIN. |
| TOLLERANZA DIMENSIONALE |
Dimensione contorno: |
| 0,0059" |
|
| Placcatura scheda: |
0,0029" |
| Tolleranza foratura: |
0,002" |
| TEST |
Test elettrico al 100% prima della spedizione |
| TIPO DI GRAFICA DA FORNIRE |
file email, Gerber RS-274-X, PCBDOC ecc. |
| AREA DI SERVIZIO |
In tutto il mondo, a livello globale. |
| Chi siamo |
Con sede in Cina, Bicheng PCB aderisce alla filosofia di aiutare le piccole e medie imprese a ridurre i costi e i tempi impiegati per i PCB. Forniamo una varietà di prodotti PCB per soddisfare le esigenze. |
Le nostre capacità di circuiti stampati 2019
Via cieche, Via interrate
PCB flessibili
Schede in rame pesante da 12 oz
Materiale High Tg, High CTI

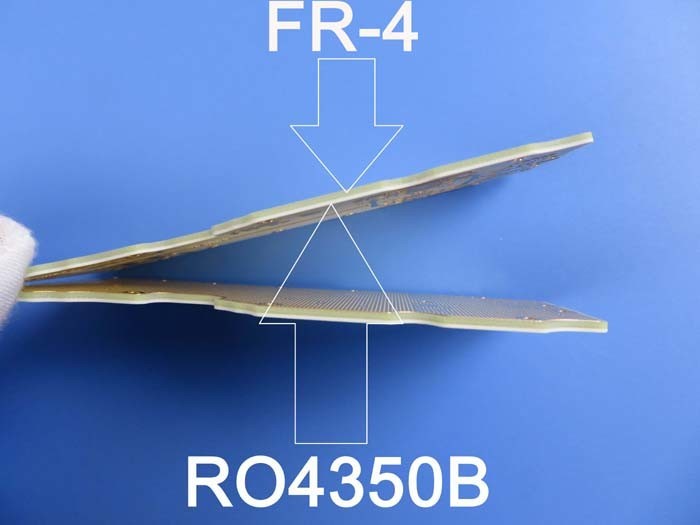

Materiale ibrido FR-4 e alta frequenza
PCB con impedenza controllata
IPC Classe 2, IPC Classe 3
PCB senza piombo (conforme RoHS)
PCB multistrato fino a 32+ strati di rame
PCB con nucleo metallico (MCPCB)
Materiali PCB – FR-4, Poliammide, Rogers e altro
Produttore di PCB conforme RoHS
PCB rigido-flessibile
PCB RF / PCB ad alta frequenza
Through-hole, BGA, Gold Finger, Edge dome
Via-in-pad, Via riempite
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), certificato UL
I nostri servizi
Focus su prototipi, piccoli lotti, produzione di volumi
Produzione rapida, PCB a doppia faccia disponibile 24 ore su 24.
Servizio di spedizione porta a porta
