Breve introduzione
Il materiale ad alta frequenza del circuito di RO4350B è idrocarburo rinforzato con vetro/laminati ceramici (non PTFE) progettati per la prestazione sensibile, le applicazioni commerciali in grande quantità. I PWB di RO4350B parteggiati ed a più strati attualmente doppi sono disponibili alla società di Bicheng. Il doppio PWB di RO4350B parteggiato con spessore 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) e 60mil (1.524mm) è i bestseller. Forniamo i funzionamenti del prototipo, i piccoli lotti ed i servizi di produzione in volume.
Vantaggi
1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) Stabilità dimensionale eccellente.
3) Coefficiente termico basso della costante dielettrica;
4) Espansione bassa di Z-asse;
5) Coefficiente basso di espansione dell'in-aereo;
6) Frequenza elettrica stabile di verus delle proprietà;
Applicazioni
1) Attenuatore, induzione automatica del portone;
2) LNB per i satelliti diretti di radiodiffusione;
3) Antenna della microstriscia, spettro sparso;
4) Microstriscia ed antenne e amplificatori di potenza cellulari della stazione base;
5) Etichette di identificazioni di rf
6) Sistemi di comunicazione di spettro di diffusione
7) Amplificatore del tronco, modulo ecc. del separatore.

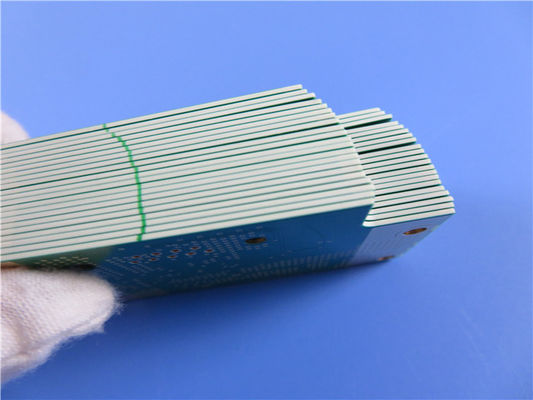

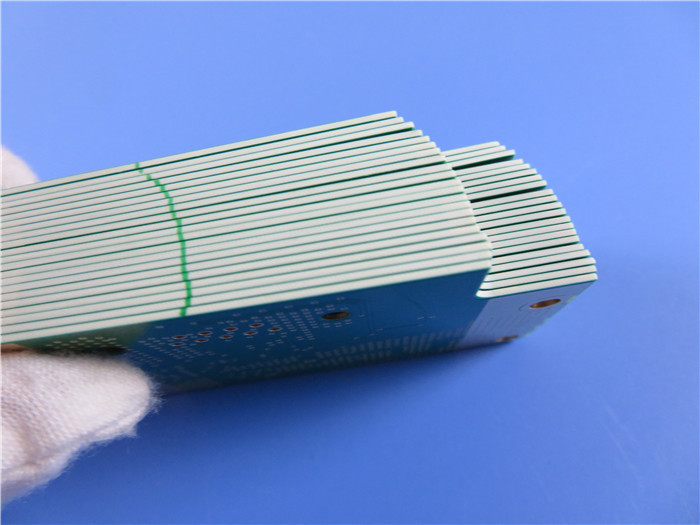

Caso del PWB: PWB dell'oro di immersione su 30 mil RO4350B con i doppi strati
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di doppio PWB parteggiato sviluppato sul substrato ad alta frequenza con il Tg 288°C per l'applicazione del modulo di 4G WiFi. È spesso 0,8 millimetri, silkscreen bianco sopra la maschera verde della lega per saldatura. Tutti i via sono aperti ventilare. I cuscinetti sono placcati dall'oro di immersione. Il materiale di base è utilizzato da Rogers RO4350B, intero bordo che fornisce 1 PWB su. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
Caratteristiche e benefici
La costante dielettrica (dk) è bassa e stabile, in modo dalla trasmissione del segnale è buona immediatamente;
La delaminazione di stagnola di rame non sarà causata dal cambiamento del freddo e del calore dovuto la consistenza con il coefficiente di espansione termica di stagnola di rame;
Stabilità dimensionale eccellente;
Buona resistenza di bassa temperatura e di temperatura elevata (- 192℃-260℃);
L'UL ha riconosciuto e RoHS Direttiva-compiacente;
Prova elettrica e prova ad alta tensione;
Prova di controllo di impedenza e prova di lega per saldatura-abilità;
Micro-sezione e prova di stress termico;
Prova di affidabilità, prova di resistenza dell'isolamento e prova ionica di contaminazione;
La riunione del vostro PWB ha bisogno di dal prototipo a fabbricazione in serie;
Applicazione
Amplificatore a basso rumore, sensori acustici di rilevazione, trasmettitori optoelettronici, antenna 4G
Parametro e scheda di dati
DIMENSIONE DEL PWB |
67 x 33mm=1PCS |
TIPO DEL BORDO |
Il doppio ha parteggiato PWB |
Numero degli strati |
2 strati |
Componenti di superficie del supporto |
SÌ |
Attraverso le componenti del foro |
SÌ |
ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 35um (1 oncia) +plate |
RO4350B 0.762mm |
rame ------- 35um (1oz) + strato del piatto BOT |
TECNOLOGIA |
|
Traccia e spazio minimi: |
mil 5 mil/4,5 |
Fori minimi/massimi: |
0,3 millimetri/4,6 millimetri |
Numero dei fori differenti: |
7 |
Numero dei luoghi di perforazione: |
105 |
Numero delle scanalature macinate: |
0 |
Numero dei ritagli interni: |
0 |
Controllo di impedenza: |
no |
Numero del dito dell'oro: |
0 |
MATERIALE DEL BORDO |
|
In vetro epossidico: |
RO4350B Tg280℃, er<3>
|
Esterno finale della stagnola: |
1,5 once |
Stagnola finale interna: |
N/A |
Altezza finale del PWB: |
0,8 millimetri ±10% |
PLACCAGGIO E RICOPRIRE |
|
Finitura superficia |
Oro di immersione |
Saldi la maschera per applicarsi a: |
SUPERIORE, minimo 12micron |
Colore della maschera della lega per saldatura: |
Verde, PSR-2000GT600D, Taiyo Supplied. |
Tipo della maschera della lega per saldatura: |
LPSM |
CONTOUR/CUTTING |
Percorso |
MARCATURA |
|
Lato della leggenda componente |
CIMA |
Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
VIA |
Foro metallizzato (PTH), dimensione minima 0.3mm. La maschera della lega per saldatura ha scoperto |
VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
TOLLERANZA DI DIMENSIONE |
|
Dimensione del profilo: |
0,0059" |
Placcatura del bordo: |
0,0029" |
Tolleranza del trapano: |
0,002" |
PROVA |
Spedizione priore della prova elettrica di 100% |
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
AREA DI SERVIZIO |
Universalmente, globalmente. |
