Descrizione di prodotto
Con lo sviluppo della tecnologia di comunicazione elettronica, la frequenza di comunicazione sta diventando sempre più alta e la trasmissione di segnali ad alta frequenza richiede l'uso di materiali speciali a bassa costante dielettrica (Dk), bassa perdita dielettrica (Df) ma costosi. Questi materiali includono cianati e materiali per alte frequenze come polietetrafluoroetilene/ceramica (PTFE/Ceramica), idrocarburi/ceramica (Idrocarburi/Ceramica). Solitamente questi materiali sono costosi.
La riduzione dei costi è un mezzo importante per i clienti per migliorare la competitività dei prodotti. Pertanto, i clienti adottano la struttura laminata di materiali misti nella progettazione della struttura del PCB, ovvero lo strato di segnale necessario utilizza materiali ad alta frequenza per soddisfare le esigenze di trasmissione del segnale. Altri strati di linea sono realizzati in convenzionale fibra di vetro epossidica FR-4, che chiamiamo scheda ibrida.
Materiale ad alta frequenza disponibile (Core)
RO4350B RO4003C
4mil (0,1 mm) 8mil (0,203 mm)
6,6mil (0,168 mm) 12mil (0,3 mm)
10mil (0,254 mm) 20mil (0,508 mm)
13,3mil (0,338 mm) 32mil (0,813 mm)
20mil (0,508 mm) 60mil (1,524 mm)
30mil (0,762 mm)
60mil (1,524 mm)

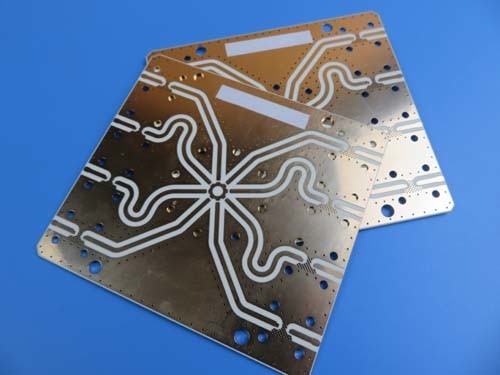

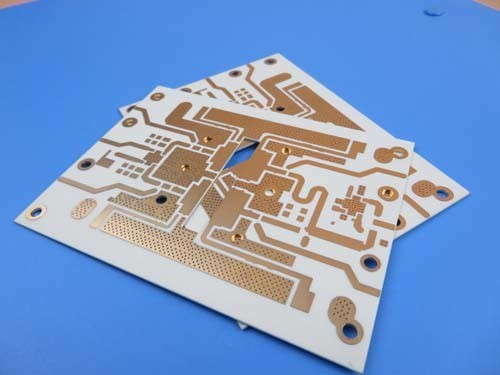

Caso PCB: PCB ibrido con materiali misti PWB costruito su 10 mil RO4350B+FR4 con via cieca
(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo di riferimento)
Descrizione generale
Questo è un tipo di PCB ibrido costruito su RO4350B e FR-4 con stackup a 6 strati per l'applicazione di antenne radar. D'altra parte, non è solo una scheda a 6 strati progettata direttamente dal cliente. Il progettista desidera una scheda a circuito RO4350B a doppia faccia combinata con una scheda a circuito a 4 strati. I 2 tipi di PCB hanno il proprio foro, quindi il PCB finale diventa un PCB a 6 strati con via cieca. Dopo il processo di pressatura, lo spessore rimanente è di 1,8 mm. La serigrafia bianca su maschera di saldatura verde è stampata sulla scheda e l'oro a immersione è placcato sui pad. Il materiale di base utilizzato è ITEQ IT-158 e Rogers 10mil RO4350B, l'intera scheda viene fornita singolarmente per pannello. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 25 pannelli vengono imballati per la spedizione.
Caratteristiche e vantaggi
Miglioramento delle prestazioni SI rispetto agli stackup con schede interamente in FR4;
Riduzione dei costi rispetto agli stackup con materiali a bassa perdita;
Eccellente planarità superficiale per componenti montati CSP per ridurre il tasso di guasto durante l'assemblaggio e la saldatura;
Elevata saldabilità, nessun stress sulle schede a circuito stampato e minore contaminazione della superficie del PCB;
Personale di vendita esperto e servizio clienti qualificato;
Nessuna quantità minima d'ordine e campioni a basso costo;
Focus sulla produzione a basso e medio volume;
Prototipo a rapida consegna;
Certificazioni ISO9001, ISO14001, TS16949, UL;
Applicazione
Splitter, combinatore trasmettitore, radiofrequenza, amplificatore montato su torre
Scheda dati e parametri
| DIMENSIONI PCB |
75 x 110 mm = 1 PZ |
| TIPO SCHEDA |
PCB multistrato |
| Numero di strati |
6 strati |
| Componenti a montaggio superficiale |
SÌ |
| Componenti through-hole |
No |
| STACKUP STRATI |
Rame ------- 35um (1 oz) + placcatura strato SUPERIORE |
| Dielettrico RO4350B 0,254 mm (10 mil) |
| Rame ------- 35um (1 oz) |
| |
PP+FR4+PP 0,695 mm |
| |
Rame ------ 35um (1 oz) |
| |
FR-4 0,25 mm |
| |
Rame ------ 35um (1 oz) |
| |
PP 0,21 mm |
| |
Rame ------35um (1 oz) |
| |
Dielettrico RO4350B 0,254 mm (10 mil) |
| |
Rame ------- 35um (1 oz) + placcatura strato INFERIORE |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
4 mil / 5 mil |
| Fori minimi / massimi: |
0,3 mm / 2,0 mm |
| Numero di fori diversi: |
12 |
| Numero di fori di perforazione: |
167 |
| Numero di scanalature fresate: |
0 |
| Numero di ritagli interni: |
3 |
| Controllo impedenza: |
no |
| Numero di connettori dorati: |
0 |
| MATERIALE SCHEDA |
|
| Vetro epossidico: |
RO4350B Tg280°C, er<3,48, Rogers Corp. FR-4 IT158 |
| Lamina finale esterna: |
1,5 oz |
| Lamina finale interna: |
1 oz |
| Altezza finale del PCB: |
1,8 mm ±0,18 mm |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficiale |
Oro a immersione |
| Maschera di saldatura applicata a: |
SUPERIORE, minimo 12 micron |
| Colore maschera di saldatura: |
Verde, PRS-2000GT600D, fornito da Taiyo. |
| Tipo di maschera di saldatura: |
LPSM |
| CONTORNO/TAGLIO |
Fresatura |
| MARCATURA |
|
| Lato della legenda dei componenti |
SUPERIORE |
| Colore della legenda dei componenti |
Bianco, IJR-4000 MW300, marca Taiyo |
| Nome o logo del produttore: |
Marcato sulla scheda in un conduttore e area libera della legenda |
| VIA |
Foro passante placcato (PTH), dimensione minima 0,3 mm. Via cieca L1-L2, L3-L6 |
| CLASSIFICAZIONE DI INFiammabilità |
Approvazione UL 94-V0 MIN. |
| TOLLERANZA DIMENSIONALE |
|
| Dimensione esterna: |
0,0059" |
| Placcatura scheda: |
0,0029" |
| Tolleranza foratura: |
0,002" |
| TEST |
Test elettrico al 100% prima della spedizione |
| TIPO DI GRAFICA DA FORNIRE |
file email, Gerber RS-274-X, PCBDOC ecc. |
| AREA DI SERVIZIO |
In tutto il mondo, a livello globale. |
Politica di qualità
Bicheng ha sviluppato una serie di procedure e approcci di gestione per garantire che i PCB siano conformi ai requisiti dei clienti, inclusa la selezione dei fornitori, l'ispezione in corso (WIP), l'ispezione alla consegna e il servizio clienti, ecc.
Valutazione e audit dei fornitori
I fornitori devono essere valutati da Bicheng. Inoltre, Bicheng valuterà e classificherà i fornitori ogni anno per garantire che i materiali forniti soddisfino i requisiti di Bicheng. Inoltre, Bicheng sviluppa continuamente i fornitori e li supervisiona per migliorare la loro gestione della qualità e dell'ambiente basandosi sui sistemi ISO9001 e ISO14001.
Valutazione del contratto
Bicheng esaminerà e verificherà i requisiti del cliente per assicurarsi di avere la capacità di soddisfare i requisiti del cliente, comprese le specifiche, la consegna e altre richieste prima di accettare un ordine.
Creazione, audit e controllo dei dati di produzione.
Quando i dati di progettazione e le specifiche del cliente vengono forniti al nostro dipartimento di mercato, Bicheng deve verificare tutti i requisiti. Quindi, converte i dati di progettazione in dati di produzione tramite CAM. Infine, viene generata un'istruzione di produzione (MI) in base al processo di produzione reale e alle tecnologie per il dipartimento di produzione come base per la fabbricazione effettiva. La MI deve essere revisionata da ingegneri indipendenti e ingegneri QA prima del rilascio.
Controllo qualità materiali in entrata
Tutti i materiali devono essere ispezionati prima della messa a magazzino. Abbiamo stabilito una serie di procedure e istruzioni di ispezione rigorose per controllare i materiali in entrata. Inoltre, vari strumenti e apparecchi di ispezione precisi garantiscono la capacità di giudicare se il materiale è buono o meno. Emettiamo materiale secondo il principio first in first out e diamo un "allarme" per il materiale che raggiungerà la durata di conservazione per garantire che i materiali vengano utilizzati prima della scadenza.
Controllo del processo di produzione
Istruzioni di produzione corrette (MI), gestione e manutenzione completa delle attrezzature e controllo del processo, ispezione e monitoraggio rigorosi del WIP, nonché istruzioni di lavoro, tutto ciò rende l'intero processo di fabbricazione totalmente controllato.
Controllo e ispezione finale
Tutti i PCB devono essere sottoposti al test di circuito aperto e chiuso, nonché all'ispezione visiva dopo aver superato i test fisici specificati. Disponiamo di varie attrezzature di test avanzate, comprese macchine per test flying probe personalizzate, per garantire che ogni PCB sia testato al 100%.
Audit di consegna del prodotto
Abbiamo istituito un dipartimento FQA dedicato per ispezionare i prodotti PCB secondo le specifiche e i requisiti del cliente mediante campionamento. I PCB qualificati verranno imballati.
L'FQA deve inoltre eseguire un audit al 100% dell'imballaggio del magazzino e dei prodotti spediti, inclusi numero di prodotto, numero cliente, quantità prodotto, indirizzo di spedizione e così via prima della spedizione.
Servizio clienti
Abbiamo istituito un team di assistenza clienti professionale per comunicare proattivamente con i clienti e gestire tempestivamente i feedback dei clienti. Ci concentriamo molto sulle esigenze dei clienti e comprendiamo le loro richieste, adattando tempestivamente la politica del servizio clienti e i requisiti dei prodotti PCB.
