Circuito di 4 strati rf su Rogers 60mil RO4350B e 10mil RO4350B con il trapano posteriore per l'accoppiatore di frequenza ultraelevata

Dettagli:

Luogo di origine:	La Cina
Marca:	Bicheng Technologies Limited
Certificazione:	UL
Numero di modello:	BIC-0066-V1.11

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD 2.99-9.99 PER PIECE
Imballaggi particolari:	Vuoto
Tempi di consegna:	10 GIORNI LAVORATIVI
Termini di pagamento:	T/T, Western Union
Capacità di alimentazione:	45000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

Numero degli strati:	4	In vetro epossidico:	RO4350B 60mil + RO4350B 10mil + RO4450F 4mil
Stagnola finale:	1.0	Altezza finale del PWB:	2,1 millimetri ±10%
Finitura superficia:	Oro di immersione	Colore della maschera della lega per saldatura:	Verde
Colore della leggenda componente:	Bianco	Prova:	Spedizione priore della prova elettrica di 100%

Circuito di 4 strati rf su Rogers 60mil RO4350B e 10mil RO4350B con il trapano posteriore per l'accoppiatore di frequenza ultraelevata

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,

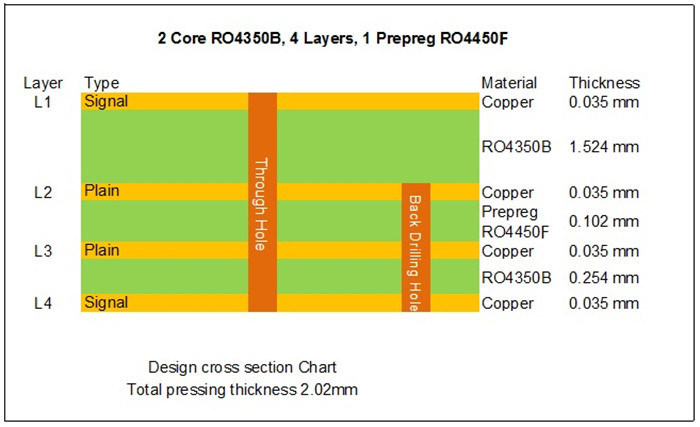

Questo PWB di 4 strati rf è sviluppato su 60mil RO4350B e su 10mil RO4350B per l'applicazione dell'accoppiatore di frequenza ultraelevata. Esamini l'accatastamento.

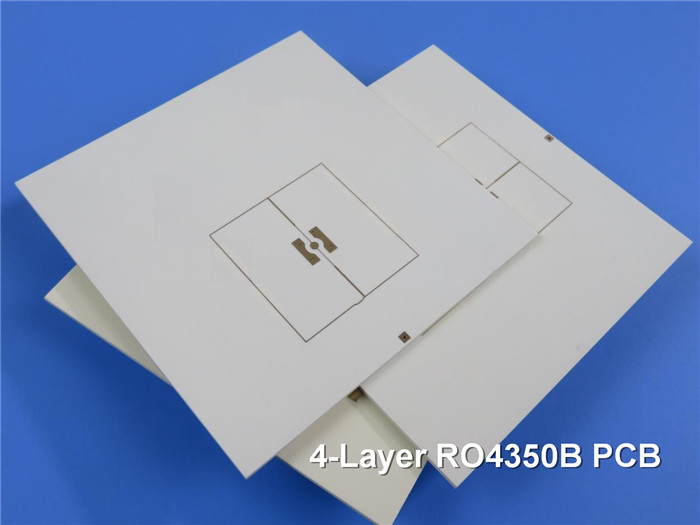

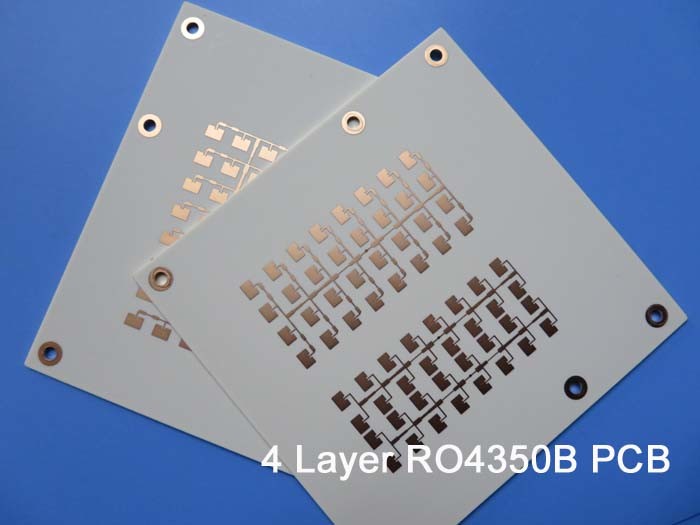

Circuito di 4 strati rf su Rogers 60mil RO4350B e 10mil RO4350B con il trapano posteriore per l'accoppiatore di frequenza ultraelevata 0

I materiali di base sono il centro di 60mil RO4350B ed il centro di 10mil RO4350B più il prepreg di 4mil RO4450F. C'è un rame di 35 μm (1oz) su ogni strato con altezza finale 2.1mm spessi. I cuscinetti sono oro di immersione hanno placcato. Indietro è perforato via dal centro 10mil. La perforazione posteriore può ridurre l'interferenza di rumore e migliorare l'integrità di segnale. Facendo uso della perforazione posteriore ha ridotto con successo la difficoltà di montaggio del PWB ed ha evitato l'uso di /blind sepolto via.

Caratteristiche e benefici

1) RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza;

2) RO4350B gli rende un substrato ideale per le applicazioni a banda larga;

3) Consegna sul tasso superiore di su tempo consegna di tempo 98%;

4) Messa a fuoco sui piccoli lotti e sulla produzione in volume media;

5) Ispezione rigorosa di WIP e controllare come pure istruzione di lavoro;

Applicazioni

Antenna, filtro da interferenza, induzione sana del interruttore di comando, amplificatore del tronco

Scheda di dati del PWB

DIMENSIONE DEL PWB	91 x 98mm=1PCS
TIPO DEL BORDO	PWB ad alta frequenza
Numero degli strati	PWB a più strati, un PWB di 4 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 35um (1oz) +plate
	RO4350B 60 mil
	rame ------- MidLayer 1
	RO4450F 4 mil
	rame ------- MidLayer 2
	RO4350B 10 mil
	rame ------- strato di 35um (1oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	10mil/10mil
Fori minimi/massimi:	0.3/3.21mm
Numero dei fori differenti:	5
Numero dei luoghi di perforazione:	1680
Numero delle scanalature macinate:	1
Numero dei ritagli interni:	1
Controllo di impedenza	no
MATERIALE DEL BORDO
In vetro epossidico:	Rogers RO4350B (il centro 10mil, DK=3.48) & RO4450B (pp 4mil DK=3.54)
Esterno finale della stagnola:	1.5oz
Stagnola finale interna:	1oz
Altezza finale del PWB:	2.1mm ±10%
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (nichel 71,1%) 2µ» sopra 100µ»
Saldi la maschera per applicarsi a:	Strato alto e basso
Colore della maschera della lega per saldatura:	N/A
Tipo della maschera della lega per saldatura:	N/A
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	N/A
Colore della leggenda componente	N/A
Produttore Name o logo:	N/A
VIA	Foro metallizzato (PTH), via aperto
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
