Tavola PCB ibrida costruita su Rogers 10mil RO4350B e FR-4 con immersione in oro

Ciao a tutti.

Oggi, stiamo parlando di PCB ad alta frequenza realizzati su 10 millimetri di RO4350B pressati con FR-4.

Questa tavola è progettata come una struttura a 4 strati, che è relativamente semplice e controllabile ai costi, questo è utile per aprire un nuovo mercato.

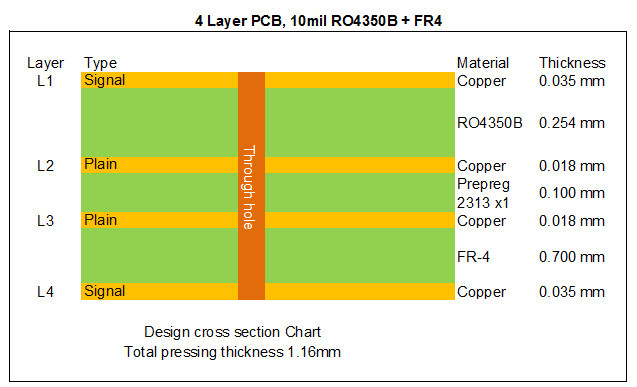

Diamo un'occhiata al suo accumulo,

Il primo strato al secondo strato è 10mil RO4350B materiale di base, il nucleo ha uno spessore fisso che è molto importante per la lunghezza elettrica delle linee RF sulla scheda di circuito,e gli altri strati sono materiali FR-4, che sono legati da fogli semicurati.

Lo strato interno del PCB è di 0,5 once e lo strato esterno è di 1 once.

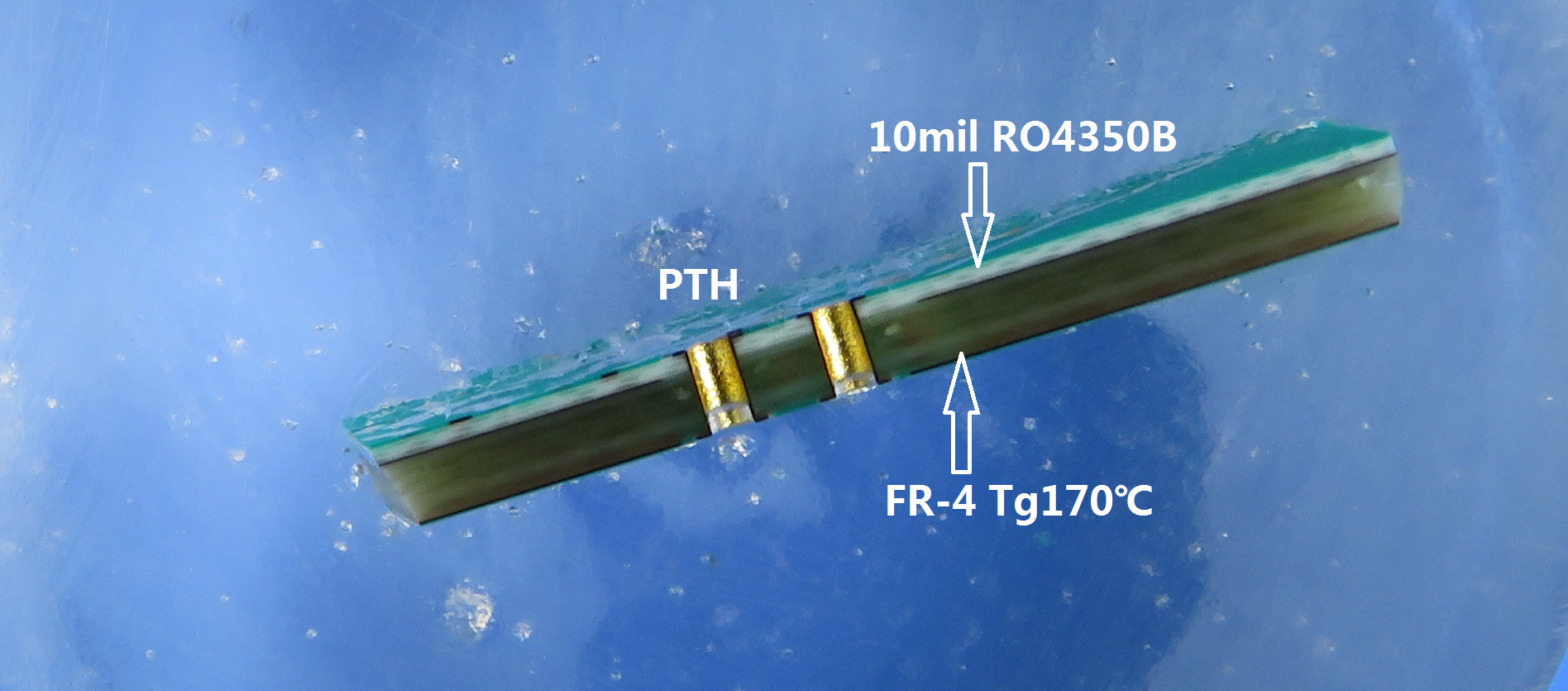

Questa e' una sezione trasversale.

Collaudato attraverso i fori collegano ogni strato, abbiamo intrapreso cieco tramite la progettazione e HDI progettazione del 1 ° stadio e 2 ° stadio.rosso e nero sono disponibili per la tua scelta.

Tutti i PCB della nostra azienda saranno sottoposti a test di circuito aperto e test di corto circuito, test AOI, test di solderabilità e test di stress termico a 288 ° C per garantire prodotti di alta qualità.

Possiamo fornirvi il prototipo e la produzione di massa.

Grazie per la lettura.
