Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-0083-V3.1
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 2.88-6.99 per piece
Imballaggi particolari: Vuoto
Tempi di consegna: 4-5 giorni lavorativi
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Numero degli strati: 6 In vetro epossidico: FR-4, ITEQ IT-140 TG>135, RO4003C 12mil
Altezza finale del PWB: 1.3mm ±0.13 Esterno finale della stagnola: 1,0 once
Finitura superficia: Oro di immersione (nichel 13,9%) 2µ» sopra 100µ» Colore della maschera della lega per saldatura: Verde
Colore della leggenda componente: Bianco Prova: Spedizione priore della prova elettrica di 100%

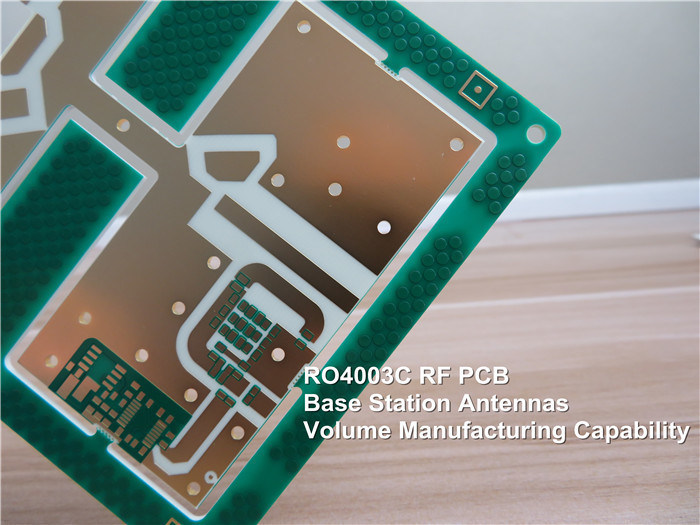

PWB ibrido del PWB a più strati ad alta frequenza ibrido 6-Layer fatto su 12mil 0.305mm RO4003C e FR-4

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Ciao ognuno,

Saluti caldi!

Oggi stiamo introducendo un tipo di PWB di 6 strati rf sviluppato su 12mil RO4003C e FR-4. Questo bordo è usato per l'antenna satellitare. A seguito del disegno è l'accatastamento del bordo.



PWB ibrido del PWB a più strati ad alta frequenza ibrido 6-Layer fatto su 12mil 0.305mm RO4003C e FR-4 0



L'osservazione dall'accatastamento, il centro 12mil è sullo strato superiore e pricipalmente svolge i ruoli dello strato del segnale. Il centro ha riparato lo spessore che è molto importante alla lunghezza elettrica delle linee di rf sul circuito. Gli strati di resto sono materiale di vetro a resina epossidica FR-4 con simile spessore con RO4003C.



Le specifiche dettagliate sono come segue.

Materiale di base: 12mil 0.305mm RO4003C+ Tg170 FR-4

Costante dielettrica: 3.38+/-0.05

Conteggio di strato: 6 strati

Via tipo: Attraverso i fori

Formato: 105mm x 80mm = 1 tipo = 1 pezzo

Finitura superficia: Oro di immersione

Peso di rame: Strato esterno 35μm/strato interno di 18μm

Maschera/leggenda della lega per saldatura: Verde/bianco

Altezza finale del PWB: 1,4 millimetri

Altri: L'impedenza ha controllato il PWB

Norma: Classe 2 di IPC 6012

Imballaggio: 20 pannelli sono imballati per la spedizione.

Termine d'esecuzione: 10 giorni lavorativi

Durata di prodotto in magazzino: 6 mesi



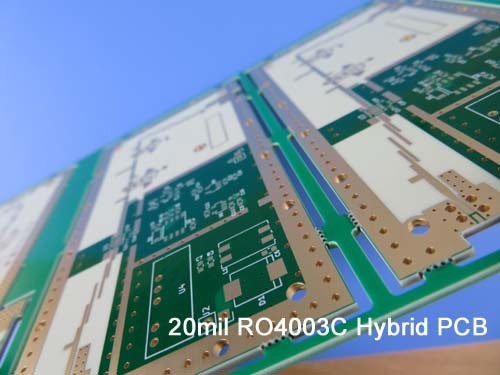

PWB ibrido del PWB a più strati ad alta frequenza ibrido 6-Layer fatto su 12mil 0.305mm RO4003C e FR-4 1



Attualmente, i materiali prementi misti maturi sono come segue:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Grazie per la vostra lettura. Siete benvenuto contattarci per le vostre indagini del PWB di rf.



La nostra capacità 2022 del PWB


Parametro Valore
Conteggi di strato1-32
Materiale del substrato RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 alto CTI>600V; Polyimide, ANIMALE DOMESTICO; Il centro ecc. del metallo.
Dimensione massima Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo ±0.0059» (0.15mm)
Spessore del PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm) ±8%
Tolleranza di spessore (t<0.8mm) ±10%
Spessore di strato dell'isolamento 0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima 0,003" (0.075mm)
Spazio minimo 0,003" (0.075mm)
Spessore di rame esterno 35µm--420µm (1oz-12oz)
Spessore di rame interno 17µm--350µm (0.5oz - 10oz)
Luogo di perforazione (meccanico) 0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico) 0,00295" (0.075mm)
Registrazione (meccanica) 0,00197" (0.05mm)
Allungamento 12:1
Tipo della maschera della lega per saldatura LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Spina via il diametro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza ±10%
Finitura superficia HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro



PWB ibrido del PWB a più strati ad alta frequenza ibrido 6-Layer fatto su 12mil 0.305mm RO4003C e FR-4 2
