Alto bordo a più strati Bulit del PWB di Rogers 5-Layer del bordo del PWB di Frequancy su 20mil RO4003C
Ciao ognuno,
Oggi, stiamo andando parlare del PWB di alta frequenza di 5 strati abbiamo fatto su Rogers RO4003C.
un PWB di 5 strati è fabbricato sui 3 centri di RO4003C e di un rame inciso di 1 strato fuori per raggiungere 5 strati.

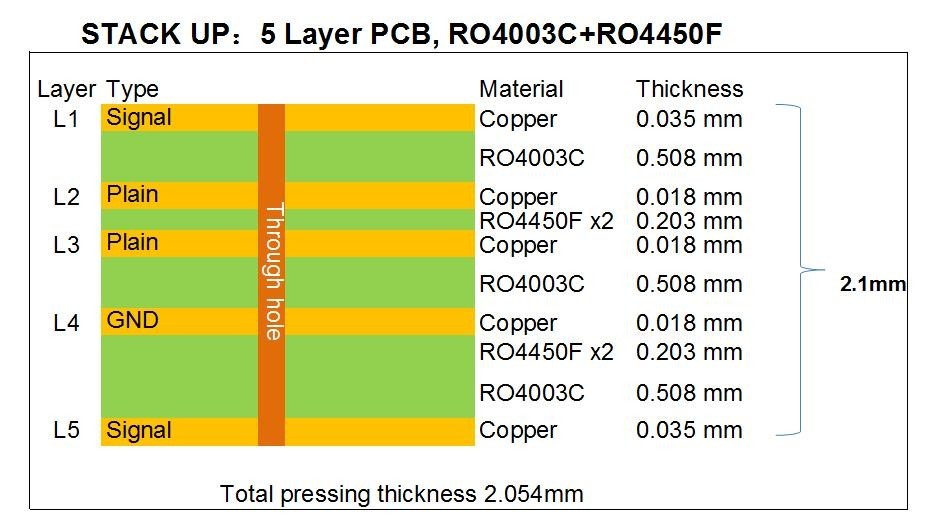

Osservazione dalla pila su, possiamo vedere 3 strati dei 20 centri di mil raggiungere la struttura di strato di base, 2 strati bondply del legame i 3 centri che provocano un bordo di 5 strati.
Il peso di rame nello interno-strato è mezza oncia, esterno-strato 1 oncia.

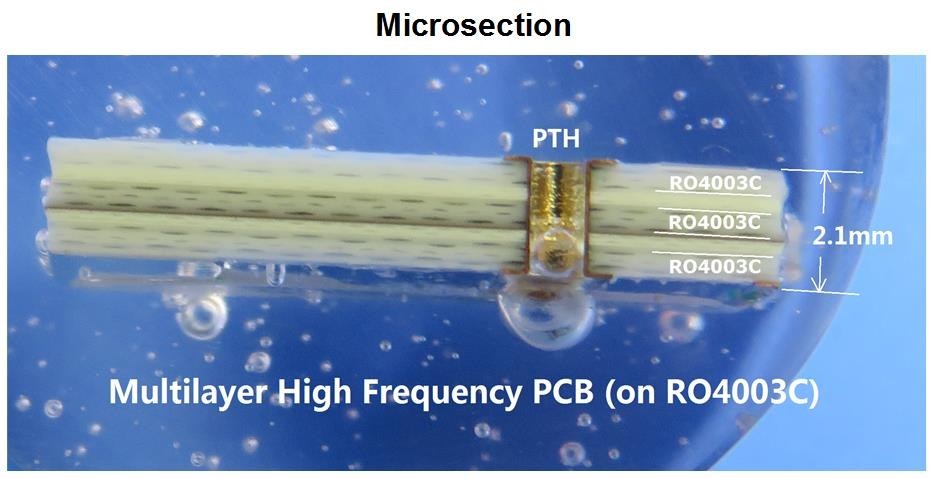

Ciò è l'immagine del microsection, che può più intuitivo riflettere la struttura del bordo.
Nessuna maschera della lega per saldatura si applica sulla superficie, cuscinetti è oro di immersione.
Realmente impili su di PCBs a più strati può essere fatto in molti modi diversi secondo i requisiti differenti o nelle applicazioni delle impedenze, della trasmissione controllate ecc. del segnale. Ci sono molti tipi i centri affinchè il nostro progettista scelgano in laminati di RO4003C, quali 8mil, 12mil, 16mil, 20mil ecc.
| Capacità del PWB |
| Tipo del PWB: |
PWB ad alta frequenza |
| Rogers Material: |
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ecc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC ecc.
Rogers TMM4, TMM10, kappa 438 etc.AD450, AD600, TC350 ecc.
|
| Materiale Taconic: |
TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A Taconic ecc.
|
| Strappare materiale: |
PTFE F4B DK2.2, DK2.65
|
| |
|
| Maschera della lega per saldatura: |
Verde, rosso, blu, nero, giallo |
| Conteggio di strato: |
2 strati, 4 strati, a più strati |
| Peso di rame: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: |
1.0-5.0mm |
| Dimensione del PWB: |
≤400mm X 500mm |
| Finitura superficia: |
HASL, ENIG, latta di immersione, OSP |
| |
|
Abbiamo vari materiali ad alta frequenza affinchè i clienti scegliamo da, il principale siamo Rogers 4000 serie, 3000 serie, 5000 serie e 6000 serie, serie Taconic del telex, serie ecc. di TLY e serie ecc. di cinese F4B.
