Descrizione di prodotto
Scheda PCB multistrato ad alta frequenza a 5 strati costruita su Rogers 20mil RO4003C con oro a immersione
(I PCB sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo di riferimento)
Ciao a tutti,
Oggi parleremo di un tipo di PCB ad alta frequenza a 5 strati realizzato su Rogers RO4003C.
Il PCB a 5 strati è fabbricato su 3 anime di RO4003C e viene inciso 1 strato di rame per ottenere 5 strati.

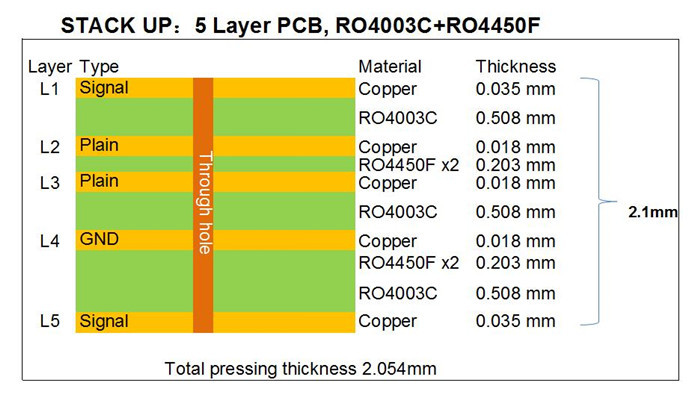

Guardando lo stack-up, possiamo vedere 3 fogli di anime da 20 mil che raggiungono la struttura di base a strati, 2 strati di materiale dielettrico (prepreg) legano le 3 anime che risultano in una scheda a 5 strati. Il peso del rame nello strato interno è di mezza oncia, nello strato esterno di 1 oncia. L'altezza finale della scheda è di 2,1 mm di spessore.

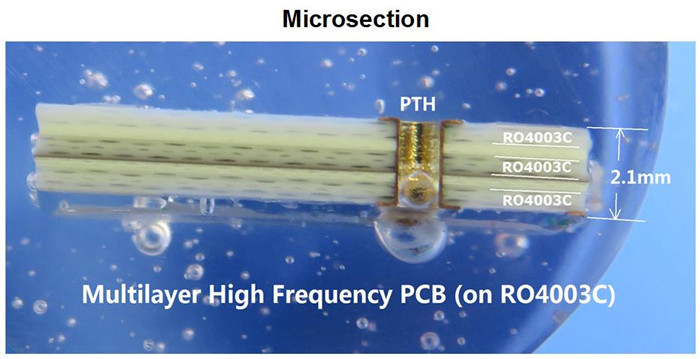

Di seguito è riportata l'immagine della microsezione, che può riflettere in modo più intuitivo la struttura della scheda. Nessuna maschera di saldatura è applicata sulla superficie, i pad sono placcati in oro a immersione.
In realtà, lo stack-up dei PCB multistrato può essere eseguito in molti modi diversi in base ai diversi requisiti o applicazioni per impedenze controllate, trasmissione del segnale, ecc. Ci sono molti tipi di anime tra cui il nostro designer può scegliere nella famiglia RO4003C, come 8mil, 12mil, 16mil, 20mil, 32mil e 60mil ecc.
L'anima ha uno spessore fisso, è molto importante per la lunghezza elettrica delle linee RF sulla scheda a circuito stampato.
Abbiamo una varietà di materiali ad alta frequenza tra cui i clienti possono scegliere, i principali sono le serie Rogers 4000, 3000, 5000 e 6000, le serie Taconic TLX, TLY ecc. e la serie cinese F4B ecc.
Se sei interessato, non esitare a contattarci.
Grazie per la lettura.
La nostra capacità PCB 2022
| Parametro |
Valore |
| Conteggio strati |
1-32 |
| Materiale substrato |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 High CTI>600V; Polimide, PET; Core metallico ecc. |
| Dimensione massima |
Test volante: 900*600mm, Test con fixture 460*380mm, Nessun test 1100*600mm |
| Tolleranza contorno scheda |
±0.0059" (0.15mm) |
| Spessore PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolleranza spessore (T≥0.8mm) |
±8% |
| Tolleranza spessore (t<0.8mm) |
±10% |
| Spessore strato isolante |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Traccia minima |
0.003" (0.075mm) |
| Spazio minimo |
0.003" (0.075mm) |
| Spessore rame esterno |
35μm--420μm (1oz-12oz) |
| Spessore rame interno |
17μm--350μm (0.5oz - 10oz) |
| Foro di perforazione (meccanico) |
0.0059" - 0.25" (0.15mm--6.35mm) |
| Foro finito (meccanico) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Tolleranza diametro (meccanico) |
0.00295" (0.075mm) |
| Registrazione (meccanica) |
0.00197" (0.05mm) |
| Rapporto d'aspetto |
12:1 |
| Tipo maschera di saldatura |
LPI |
| Ponte maschera di saldatura minimo |
0.00315" (0.08mm) |
| Distanza maschera di saldatura minima |
0.00197" (0.05mm) |
| Diametro foro passante |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolleranza controllo impedenza |
±10% |
| Finitura superficiale |
HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger |
