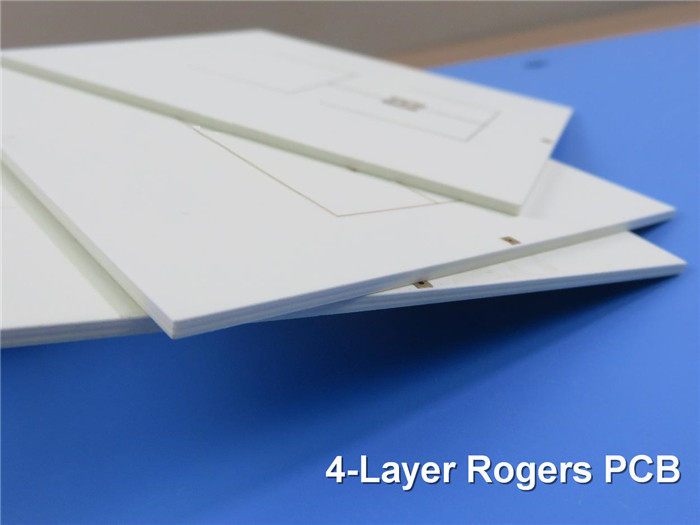

un PWB ad alta frequenza di 4 strati sviluppato su 6.6mil e su 20mil RO4350B con cieco tramite per sensore radar

4 strati di PCB ad alta frequenza costruiti su 6,6 millimetrie 20 milRO4350B con via cieca per sensori radar
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Ciao a tutti.

PCB Rogers a più stratiCome è noto a tutti, esistono diversi tipi di PCB, che sono realizzati basandosi su diversi nuclei combinati, che sono diversi dai PCB multicapa FR-4.8 nuclei in RO4350BL'ampiezza di questa serie di apparecchi è compresa tra 4 millimetri (0,101 mm) e 60 millimetri (1,524 mm).

RO4350B Spessore

Quindi è molto interessante che l'accumulo di 4 strati può essere fatto in molti modi diversi.


Oggi, introdurremoRogers PCB a 4 strati costruiti su 6,6 mil e 20 mil RO4350B.

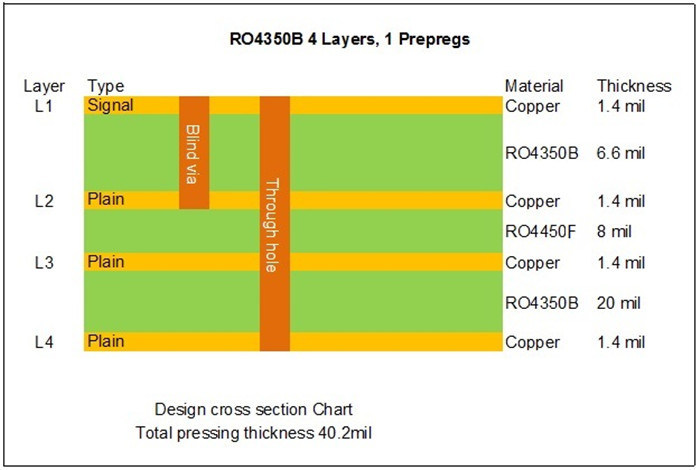

Vediamo prima uno e lo stack-up viene mostrato per primo.


Lo strato da 1 a 2 è il primo nucleo di 6,6 mil, lo strato da 3 a 4 è il secondo nucleo di 20 mil, sono combinati attraverso 2 fogli diRO4450FQuesta scheda è utilizzata per sensori radar, spessore 1,0 mm, pads conoro per immersione. Contienecieco viaDato che è asimmetrico, è consentito un curvatura dell'1,2%. È fabbricato secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti.

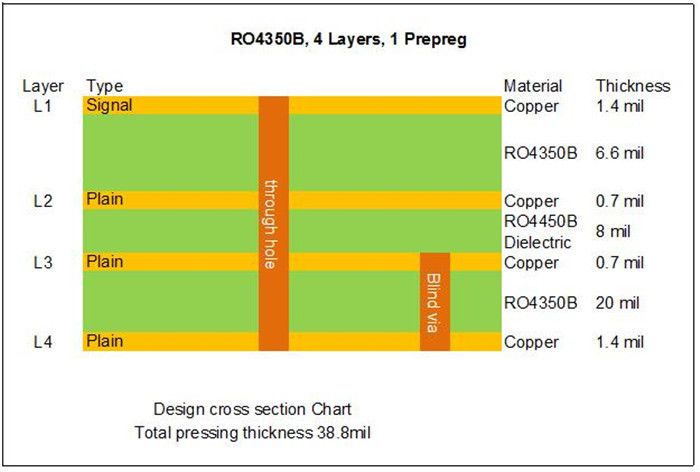

Il secondo è molto simile al precedente, l'accumulo spiega tutto.



Caratteristiche e vantaggi
1) La costante dielettrica (DK) è bassa e stabile, quindi la trasmissione del segnale è buona senza ritardi.
2) L'oro a immersione ha un'eccellente planarità superficiale, particolarmente utile per i PCB con pacchetti BGA o anche componenti montati CSP per ridurre il tasso di guasti durante l'assemblaggio e la saldatura.
3) test al 100%, comprese le prove elettriche e l'ispezione AOI, le prove di sollecitazione termica, le prove di affidabilità, le prove di resistenza all'isolamento e le prove di contaminazione ionica,
4) Rapido e flessibile per risparmiare tempo di produzione dal prototipo alla produzione standard
5) UL riconosciuto e conforme alla direttiva RoHS

Applicaziones
Antenna TV, Combinatore trasmettitore, Induzione di interruttore di controllo del suono, Amplificatore a torre, modulo RF, Power splitter, Low Noise Block, antenna 4G

Perche' ha scelto noi?
1)Concentrati sulle tue competenze principali:Sappiamo bene che il mercato è pieno di una forte concorrenza per i nostri clienti.le vendite e il marketing basati sulle nostre prestazioni professionali e servizi qualificati che superano le vostre aspettative.

2)Tecnologia all'avanguardiaPer quanto riguarda la produzione di PCB, è razionale che un cliente di piccole e medie dimensioni desideri le ultime attrezzature e le ultime competenze di produzione per i suoi PCB.
con Bicheng PCB, si ottiene l'accesso per raggiungere le vostre aspettative con le nostre 3 basi di fabbrica con oltre 26.000 metri quadrati.

4)Risparmiare sui costi di produzione:Il costo di produzione è uno dei punti chiave della competitività del prodotto dei nostri clienti.formazione dei lavoratori e miglioramento della tecnologia per aumentare la loro redditivitàI clienti sono soddisfatti dei nostri risparmi, ma senza perdita di qualità.

5)Evitare i problemi:E' una cosa sconvolgente quando un problema di qualità ti infastidisce.piccoli ordini e produzione in volumeIl nostro tasso di reclami dei clienti è inferiore all'1% e verrà risolto in modo soddisfacente.

6)Risparmio di tempo:Il mercato richiede che i prodotti siano aggiornati rapidamente.
le consegne rapide o programmate.

7)Una squadra eccellente:Bicheng è un partner affidabile con passione, disciplina, responsabilità e onestà. Abbiamo un team di venditori esperti e un servizio clienti esperto. Non cambiare fornitore.Se il cambiamento è necessarioBicheng è la persona giusta per te.
