PWB ibrido | Un PWB materiale misto di 4 strati fatto su 20 mil RO4350B + FR4 con i ciechi via

prodotti

L'impedenza ha controllato il PWB

PWB ibrido | Un PWB materiale misto di 4 strati fatto su 20 mil RO4350B + FR4 con i ciechi via

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	Vuoto
Periodo di consegna:	10 GIORNI LAVORATIVI
metodo di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-0079-V1.06

Numero degli strati:

In vetro epossidico:

RO4350B Tg280℃, er<3.48, Rogers Corp

Stagnola finale:

Altezza finale del PWB:

1,6 millimetri ±10%

Finitura superficia:

Oro di immersione

Colore della maschera della lega per saldatura:

Verde

Colore della leggenda componente:

Bianco

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 GIORNI LAVORATIVI

Termini di pagamento:

T/T, Western Union

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

PWB ibrido | Un PWB materiale misto di 4 strati fatto su 20 mil RO4350B + FR4 con i ciechi via

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,

Continuato con l'ultimo articolo, oggi stiamo andando parlare del 20mil RO4350B e FR-4 si è mescolato.

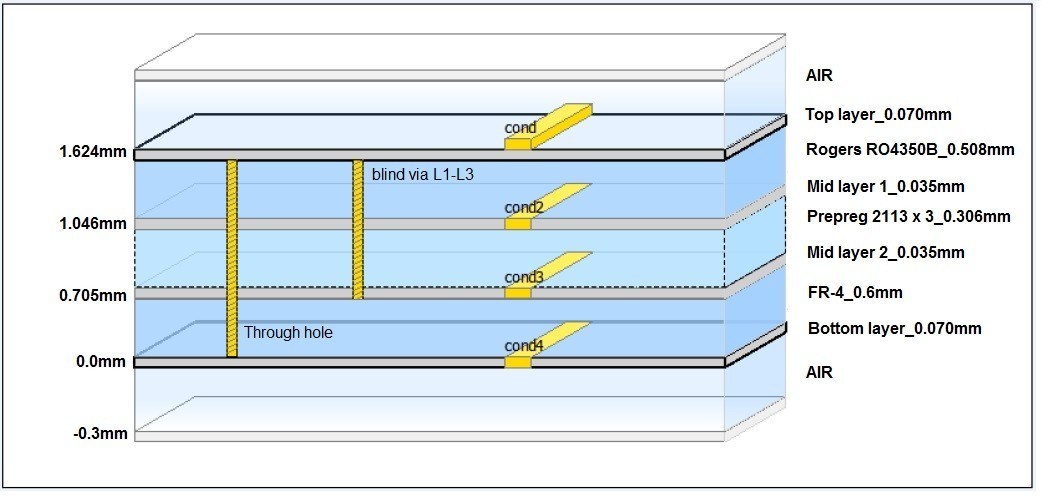

La maggior parte delle situazioni sono che il materiale ad alta frequenza svolge il ruolo della trasmissione del segnale. Vediamo l'accatastamento.

PWB ibrido | Un PWB materiale misto di 4 strati fatto su 20 mil RO4350B + FR4 con i ciechi via 0

Lo strato 1 per mettere a strati 2 è il centro del materiale di alta frequenza di 20mil (0.508mm) RO4350B, le linee di trasmissione del segnale è sul primo strato di rame, poi strato 3 - strato 4 è un altro centro di materiale di vetro a resina epossidica. I 2 centri sono legati da uno strato di adesivo (prepreg).

Specifiche di base

Materiale di base: RO4350B 0,508 millimetro + FR4 0.6mm + pp 0.306mm

Conteggio di strato: 4 strati

Pannello: 75mm x 82mm = 1 tipo = 1 pezzo

Finitura superficia: Oro di immersione

Peso di rame: Strato interno esterno 35 di strato 70 um/um

Maschera/leggenda della lega per saldatura: verde/bianco

Altezza finale del PWB: 1,6 millimetri

Norma: Classe 2 di IPC 6012

Imballaggio: 20 pannelli sono imballati per la spedizione.

Termine d'esecuzione: 10 giorni lavorativi

Durata di prodotto in magazzino: 6 mesi

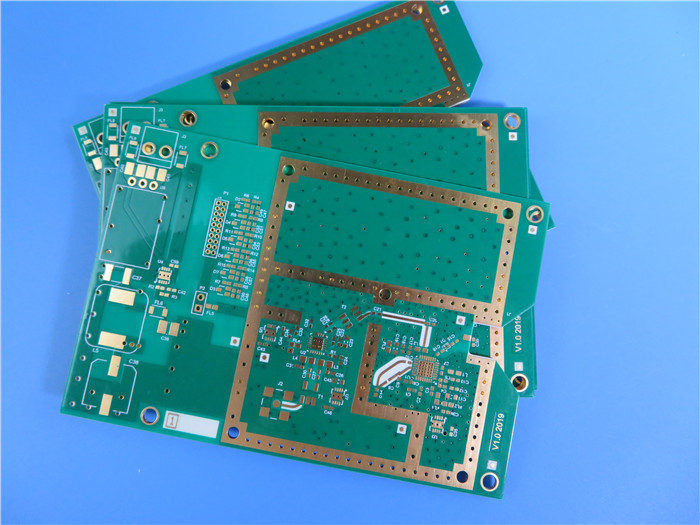

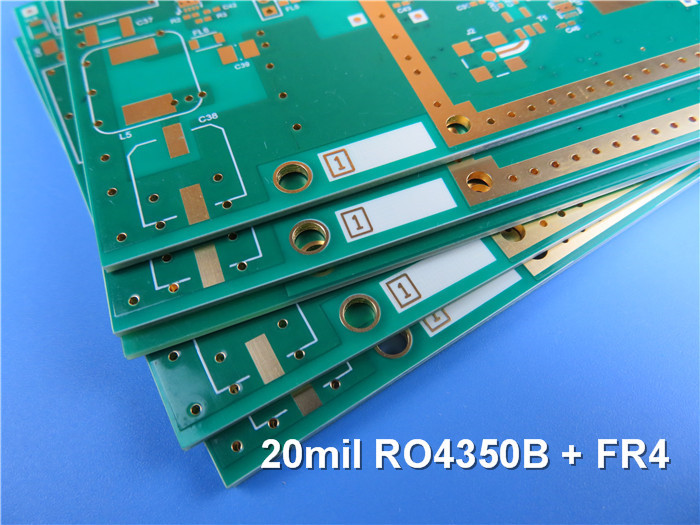

PWB ibrido | Un PWB materiale misto di 4 strati fatto su 20 mil RO4350B + FR4 con i ciechi via 1

Caratteristiche e benefici

1) Il coefficiente di temperatura della costante dielettrica è fra il più basso di tutto il materiale del circuito, rendendolo ideale per le applicazioni termosensibili;

2) RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga;

3) Miglioramento di prestazione di integrità di segnale sopra pila-UPS con tutto il bordo FR4;

4) ISO9001, ISO14001, IATF16949, UL ha certificato la fabbrica

5) Prototipo a capacità di fabbricazione in serie;

Applicazioni

Miscelatore, convertitore dell'acquisizione dei dati del radar, spettro sparso, Duplexer

Parametro e scheda di dati

DIMENSIONE DEL PWB	125mm x 125mm = 1 tipo = 1 pezzo
TIPO DEL BORDO	PWB di Multlayer
Numero degli strati	4 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	Rame -----Strato superiore 0.070mm (2 once)
	RO4350B 0,508 millimetri
	Rame -----Pianura 0,035 millimetri
	Prepreg 2113 x 3, 0.306mm
	Rame -----Pianura 0,035 millimetri
	FR-4 0.6mm
	Rame ------- Strato inferiore 0.070mm (2oz)
TECNOLOGIA
Traccia e spazio minimi:	mil 5,5 mil/7,2
Fori minimi/massimi:	0,4 millimetri/5,7 millimetri
Numero dei fori differenti:	15
Numero dei luoghi di perforazione:	172
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	Na
Controllo di impedenza:	N/A
Numero del dito dell'oro:	N/A
MATERIALE DEL BORDO
In vetro epossidico:	RO4350B Tg280℃, er<3>
Esterno finale della stagnola:	2,0 once
Stagnola finale interna:	1,0 once
Altezza finale del PWB:	1,6 millimetri ±10%
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione
Saldi la maschera per applicarsi a:	Sia lati alti che bassi
Colore della maschera della lega per saldatura:	Verde
Tipo della maschera della lega per saldatura:	LPI, Taiyo PSR-2000GT600D
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	Lato alto e basso
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
