Ciao a tutti.

Oggi parleremo di un tipo di PCB ad alta frequenza a 4 strati realizzato su un nucleo di 16 millimetri di RO4003C.

La scheda è progettata come una struttura a 4 strati, perché il PCB a 4 strati è relativamente semplice ed economico, il che è utile per aprire un nuovo mercato.

Vediamo prima l'accumulo.

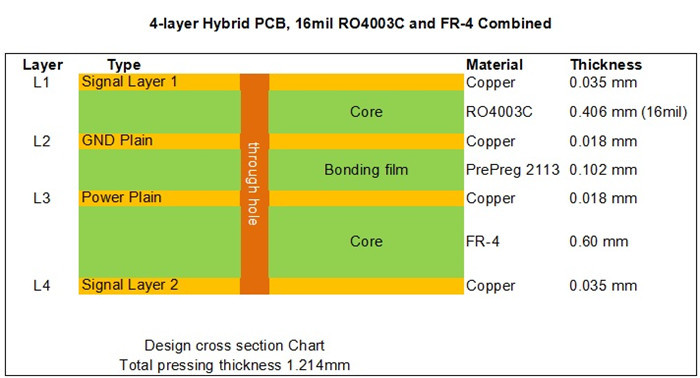

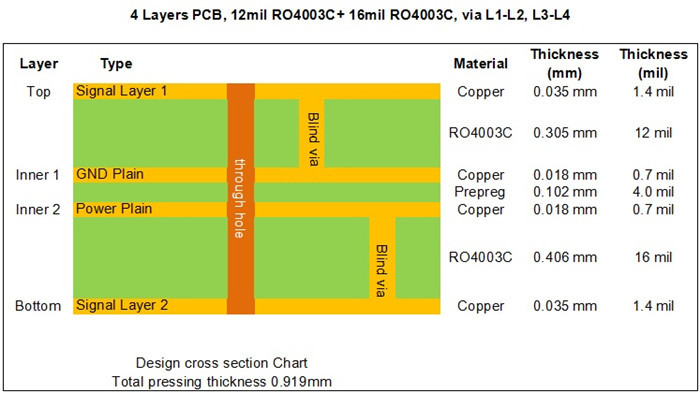

Guardando da stack up, possiamo vedere il 1 ° strato al 2 ° strato e 4 ° strato al 3 ° strato sono12 mil core di RO4003C- eCore di 16 mil di RO4003C, il nucleo ha uno spessore fisso che è molto importante per la lunghezza elettrica delle linee RF sulla scheda di circuito, e i 2 nuclei sono legati da film di legame -Prepreg.

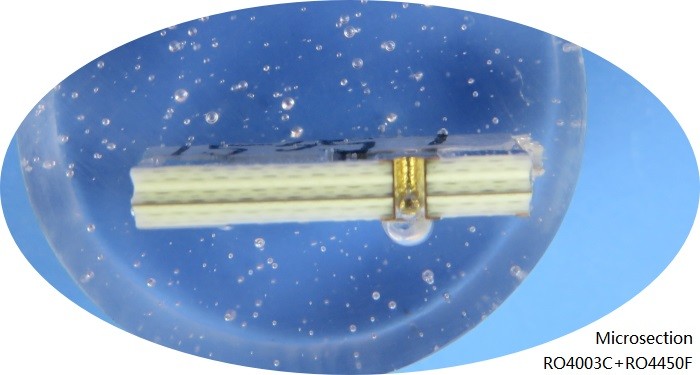

Attualmente, vi sono2 tipi di PPutilizzato in PCB ad alta frequenza a più strati, cioè dielettrico FR-4 e dielettrico ad alta frequenza,come RO4450F, Cuclad 6250, Taconic FastRise-28 (FR-28)ecc.

Il peso del rame sullo strato interno è di mezzo chilo, gli strati esterni di un chilo.I vias ciechi sono perforati su entrambi i nuclei.

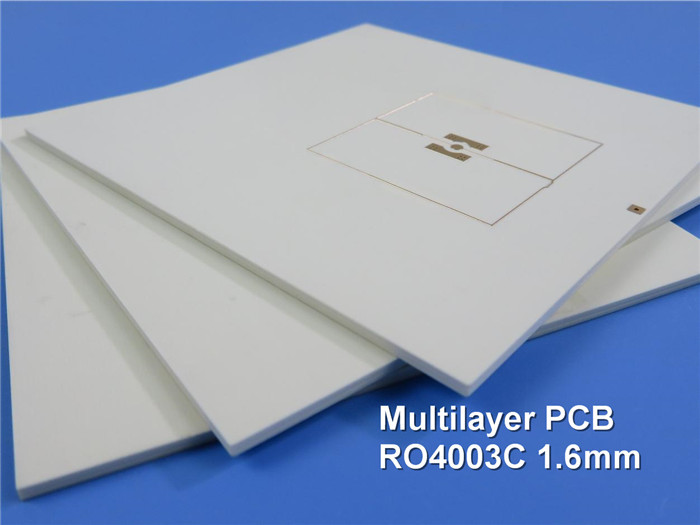

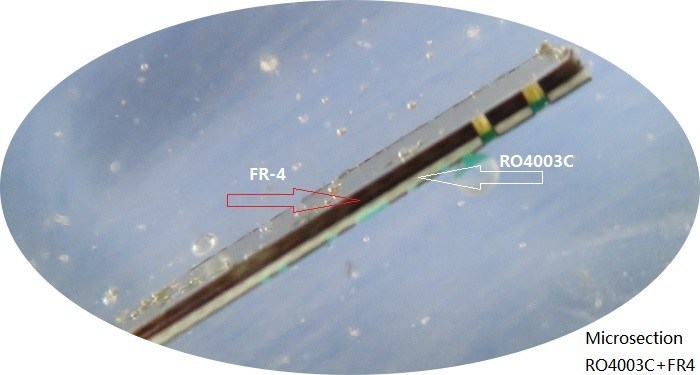

Il 2ⁿla scheda è un PCB misto, FR-4 viene utilizzato sullo strato 3 e sullo strato 4, trasmette segnali ad alta frequenza sul substrato ad alta frequenza: L1 e L2.con una lunghezza di 20 mm o più ma non superiore a 20 mm.

L'applicazione del PCB ibrido 16mil RO4003C è ampia, come l'oscilloscopio modulare, il combinatore di antenne, l'amplificatore bilanciato, l'antenna 4G ecc.

I vantaggi dei PCB ibridi 16mil RO4003C sono illustrati come segue:

1) RO4003C presenta una costante dielettrica stabile su un ampio intervallo di frequenza, che lo rende un substrato ideale per applicazioni a banda larga.

2) La riduzione della perdita di segnale nelle applicazioni ad alta frequenza soddisfa le esigenze di sviluppo della tecnologia di comunicazione.

3) Riduzione dei costi rispetto agli impianti di accumulo con materiale a basse perdite;

Lo spessore standard di RO4003C è di 0,008 ′′ (0,203 mm), 0,012 ′′ (0,305 mm), 0,016 ′′ (0,406 mm), 0,020 ′′ (0,508 mm), 0,032 ′′ (0,813 mm) e 0,060 ′′ (1,524 mm).Benvenuti al vostro patrocinio..

Scheda di dati di Rogers 4003C (RO4003C)
