Un PWB ad alta frequenza ibrido di 6 strati di rf sviluppato su 10mil 0.254mm RO4350B e FR-4 con cieco via

Descrizione di prodotto

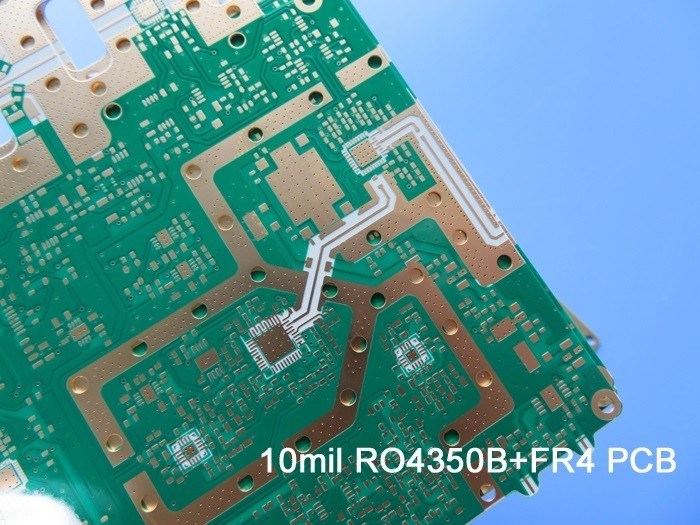

Scheda PCB Ibrida RF ad Alta Frequenza a 6 strati costruita su RO4350B da 10mil 0.254mm e FR-4 con Via Cieco

(Le schede a circuito stampato sono prodotti personalizzati, l'immagine e i parametri mostrati sono solo di riferimento)

Ciao a tutti,

Cordiali saluti!

Oggi parliamo di PCB ibrido a 6 strati costruito su RO4350B e FR-4. Vediamo il primo.

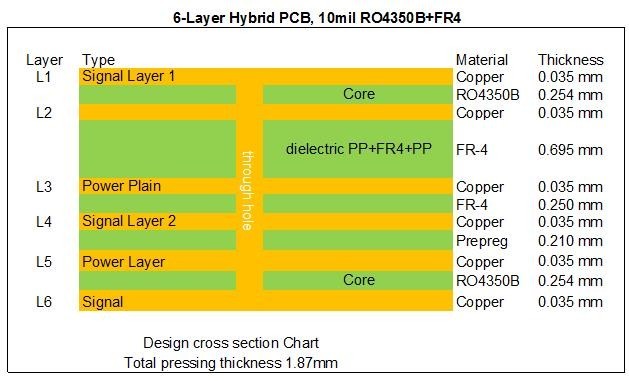

È per l'applicazione di un'antenna radar. Due anime di RO4350B sul lato superiore e inferiore, i fori metallizzati collegano ogni strato. Visto dallo stack-up, ogni materiale dielettrico ha uno spessore superiore a 0,2 mm, il che porta lo spessore totale del PCB a 1,9 mm. I pad e i fori sono placcati in oro per immersione. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 25 pannelli sono imballati per la spedizione.

Vediamo il secondo.

Questo tipo è più complesso del primo. Il nucleo RO4350B da 10mil è lo stesso. La differenza principale è che contiene 3 tipi di via ciechi.

Le specifiche sono le seguenti:

Materiale di base: RO4350B 10mil + FR4

Numero di strati: 6 strati

Tipo: Via cieco L1-L2, L1-L3, L1-L4

Formato: 82mm x 95mm = 1 tipo = 1 pezzo

Finitura superficiale: Oro per immersione

Peso rame: Strato esterno 35 μm/ Strato interno 35 μm

Maschera di saldatura / Legenda: No

Altezza finale PCB: 1,4 mm

Standard: IPC 6012 Classe 2

Imballaggio: 20 pannelli sono imballati per la spedizione.

Tempo di consegna: 20 giorni lavorativi

Durata di conservazione: 6 mesi

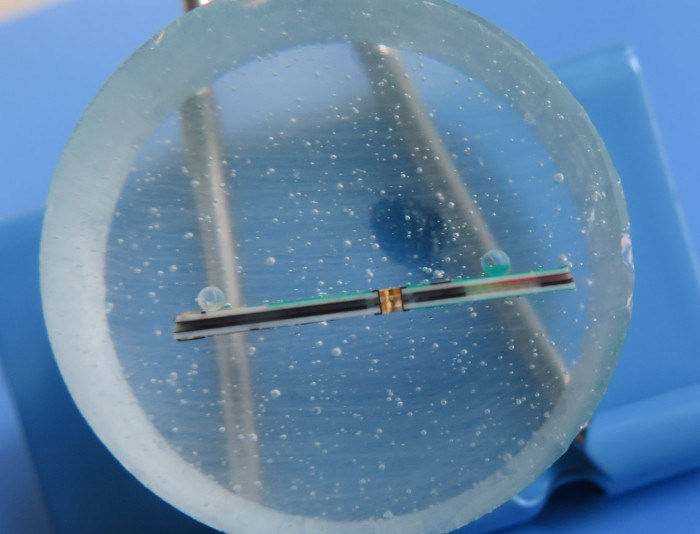

Esistono prodotti molto simili i cui strati interni utilizzano rame da mezza oncia. Lo spessore del PCB finito è di 1,0 mm. Di seguito sono riportati lo stack-up e la microsezione.

Ci’sono molti vantaggi dei PCB ibridi RO4350B.

1) Prestazioni di integrità del segnale migliorate rispetto agli stack-up con tutte le schede FR4;

2) Costi ridotti rispetto agli stack-up con tutti i materiali a bassa perdita;

3) La progettazione ingegneristica previene problemi in pre-produzione;

4) Fabbrica certificata ISO9000, ISO14001, IATF16949, UL

5) IPC Classe 2 / IPC Classe 3;

Le applicazioni sono ampie, elencate di seguito: convertitore di acquisizione dati radar, antenna a microstriscia, booster montato su torre, oscilloscopio modulare, attenuatore e antenna 5G ecc.

Grazie per la lettura. Siete i benvenuti a contattarci per le vostre richieste di PCB RF.

Allegato: Scheda tecnica PCB
