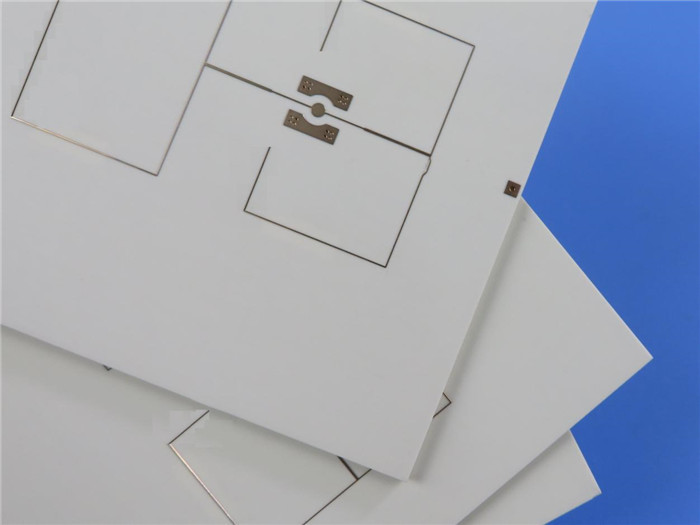

un PWB ad alta frequenza di 4 strati sviluppato sui 2 centri di 20mil RO4350B con il trapano posteriore per l'inseguitore di GPS

prodotti

L'impedenza ha controllato il PWB

un PWB ad alta frequenza di 4 strati sviluppato sui 2 centri di 20mil RO4350B con il trapano posteriore per l'inseguitore di GPS

MOQ:	1
prezzo:	USD 2.99-9.99 PER PIECE
imballaggio standard:	Vuoto
Periodo di consegna:	10 GIORNI LAVORATIVI
metodo di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	45000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

La Cina

Marca

Bicheng Technologies Limited

Certificazione

Numero di modello

BIC-0068-V1.13

Numero degli strati:

In vetro epossidico:

RO4350B 20mil

Stagnola finale:

Altezza finale del PWB:

1,4 millimetri ±10%

Finitura superficia:

Oro di immersione

Colore della maschera della lega per saldatura:

Nessun

Colore della leggenda componente:

Prova:

Spedizione priore della prova elettrica di 100%

Quantità di ordine minimo:

Prezzo:

USD 2.99-9.99 PER PIECE

Imballaggi particolari:

Vuoto

Tempi di consegna:

10 GIORNI LAVORATIVI

Termini di pagamento:

T/T, Western Union

Capacità di alimentazione:

45000 pezzi al mese

Descrizione del prodotto

un PWB ad alta frequenza di 4 strati sviluppato sui 2 centri di 20mil RO4350B con il trapano posteriore per l'inseguitore di GPS

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Ciao ognuno,

Saluti caldi!

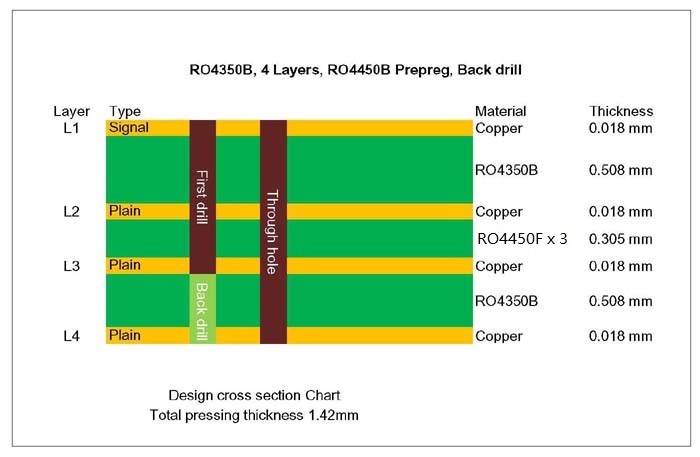

Questo tipo di PWB di Rogers di 4 strati è sviluppato sul centro 2 di 0.508mm (20mil) RO4350B per l'applicazione dell'inseguitore di GPS. Questo bordo, abbiamo usato la tecnologia di perforazione posteriore per raggiungere «il cieco via». Vedi l'accatastamento.

un PWB ad alta frequenza di 4 strati sviluppato sui 2 centri di 20mil RO4350B con il trapano posteriore per l'inseguitore di GPS 0

La perforazione posteriore può ridurre l'interferenza di rumore e migliorare l'integrità di segnale. Facendo uso della perforazione posteriore ha ridotto con successo la difficoltà di montaggio del PWB ed ha evitato l'uso di /blind sepolto via il processo.

Le specifiche del PWB sono come segue:

Materiale di base: RO4350B 20 mil + RO4450B 4 mil

Conteggio di strato: 4 strati

Tipo: Moltiplicatore misto macinato esclusivamente

Formato: 70mm x 125mm = 1 pezzo

Finitura superficia: Oro di immersione

Peso di rame: Strato interno esterno 18 di strato 35 um/um

Maschera/leggenda della lega per saldatura: Verde/bianco

Altezza finale del PWB: 1,42 millimetri

Norma: Classe 2 di IPC 6012

Imballaggio: Ciascuno 25 pannelli sono imballati per la spedizione.

Termine d'esecuzione: 12 giorni lavorativi

Durata di prodotto in magazzino: 6 mesi

Caratteristiche e benefici

1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;

2) Coefficiente termico basso della costante dielettrica;

3) Perforazione posteriore che riduce interferenza di rumore;

4) ISO9001, ISO14001, UL ha certificato la fabbrica fabbricante;

5) capacità di mese di 30000 metri quadri;

Applicazioni

Multiplexor, ingranaggio di trasmissione video, blocco a basso rumore, divisore di potere

Parametro e scheda di dati

DIMENSIONE DEL PWB	70mm x 125mm = 1 pezzo
TIPO DEL BORDO	PWB di Multlayer
Numero degli strati	4 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	Rame -----Strato SUPERIORE del segnale 18um (0,5 once) +plate
	RO4350B 0,508 millimetri
	Rame -----Pianura 0,018 millimetri
	Prepreg RO4450F X 3, 0.305mm
	Rame ----- Pianura 0,018 millimetri
	RO4350B 0,508 millimetri
	Rame ------- 18um (0.5oz) + strato del piatto BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 4 mil/5
Fori minimi/massimi:	0,4 millimetri/5,6 millimetri
Numero dei fori differenti:	12
Numero dei luoghi di perforazione:	121
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	Na
Controllo di impedenza:	N/A
Numero del dito dell'oro:	N/A
MATERIALE DEL BORDO
Materiale di base:	RO4350B Tg280℃, er<3>
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	0,5 once
Altezza finale del PWB:	1,42 millimetri ±10%
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione
Saldi la maschera per applicarsi a:	N/A
Colore della maschera della lega per saldatura:	N/A
Tipo della maschera della lega per saldatura:	N/A
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	N/A
Colore della leggenda componente	N/A
Produttore Name o logo:	N/A
VIA	Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

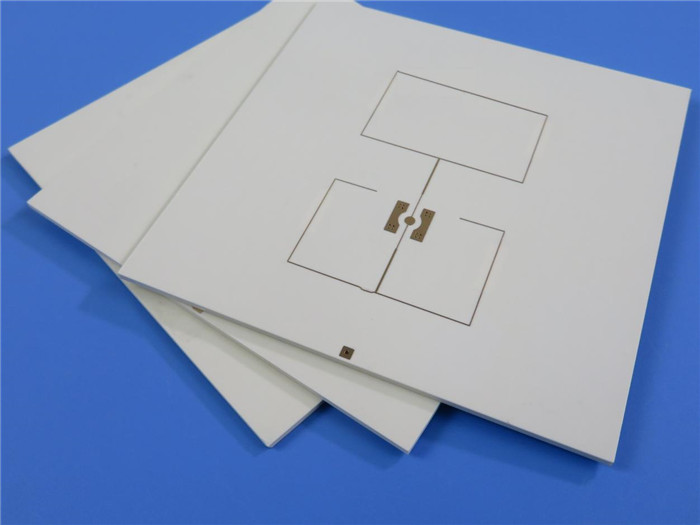

un PWB ad alta frequenza di 4 strati sviluppato sui 2 centri di 20mil RO4350B con il trapano posteriore per l'inseguitore di GPS 1
