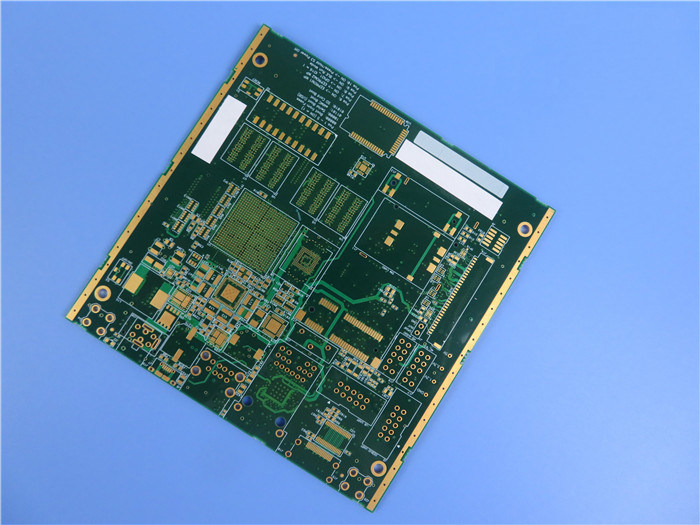

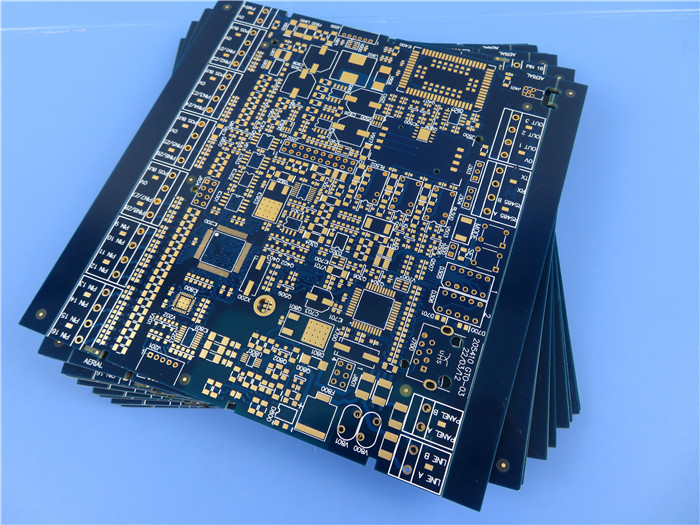

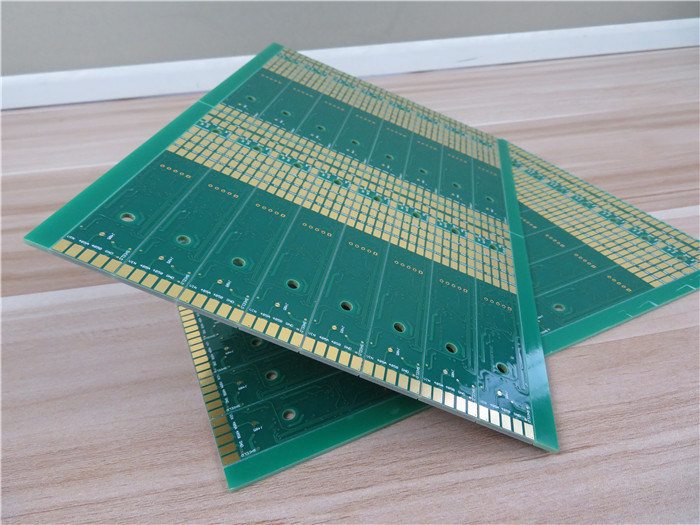

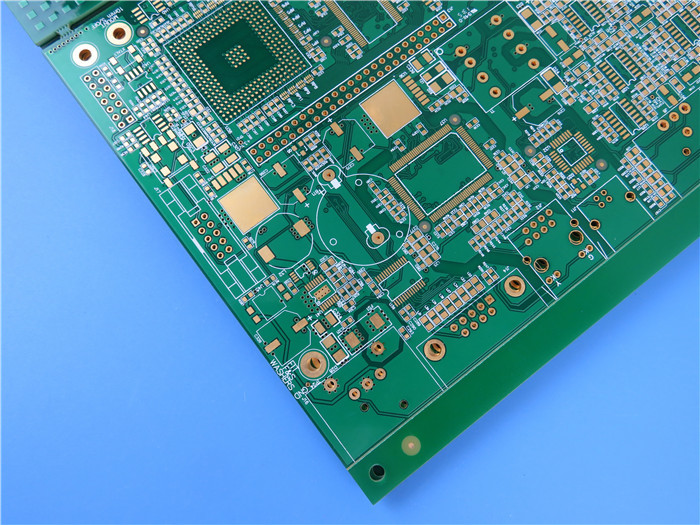

Bassa Dk / Df FR-4 PCB Circuito Stampato (PCB) ad alta affidabilità termica TU-872 PCB multistrato
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo a scopo di riferimento)
TU-872 SLK Sp si basa su una resina epossidica FR-4 modificata ad alte prestazioni. Questo materiale è rinforzato con un nuovo vetro intrecciato ed è progettato con una costante dielettrica extra bassa e un basso fattore di dissipazione per applicazioni di circuiti stampati ad alta velocità, a basse perdite e ad alta frequenza. Il materiale TU-872 SLK Sp è adatto per processi senza piombo per la protezione ambientale ed è anche compatibile con i processi FR-4. I laminati TU-872 SLK Sp presentano anche un eccellente CTE, una resistenza chimica superiore, resistenza all'umidità, stabilità termica, resistenza CAF e tenacità migliorata da un composto che forma una rete allilica.
Caratteristiche principali
1. Eccellenti proprietà elettriche
2. Costante dielettrica inferiore a 3,5
3. Fattore di dissipazione inferiore a 0,010
4. Prestazioni Dk/Df eccellenti, stabili e piatte
5. Compatibile con la maggior parte dei processi FR-4
6. Compatibile con processi senza piombo
7. Espansione termica migliorata sull'asse z
8. Capacità anti-CAF
9. Stabilità dimensionale superiore, uniformità dello spessore e planarità
10. Eccellente affidabilità dei fori passanti e della saldatura
Le nostre capacità PCB (TU-872 SLK Sp)
| Materiale PCB: |
Resina epossidica FR-4 modificata ad alte prestazioni |
| Designazione: |
TU-872 SLK Sp |
| Costante dielettrica: |
< 3,5 |
| Numero di strati: |
Doppio strato, Multistrato, PCB ibrido |
| Peso del rame: |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm), 3 oz (105 µm), 4 oz (140 µm), 5 oz (175 µm) |
| Spessore PCB: |
10 mil (0,254 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensioni PCB: |
≤ 400 mm X 500 mm |
| Maschera di saldatura: |
Verde, Nero, Nero opaco, Blu, Blu opaco, Giallo, Rosso ecc. |
| Finitura superficiale: |
Rame nudo, HASL, ENIG, OSP, Stagno a immersione, Argento a immersione ecc. |
| Tecnologia: |
HDI, Via in pad, Controllo dell'impedenza, Via cieca/Via interrata, Placcatura dei bordi, BGA, Fori svasati ecc. |
Applicazioni principali
1. Radiofrequenza
2. Backpanel, High performance computing
3. Line card, Storage
4. Server, Telecomunicazioni, Stazioni base
5. Router per ufficio
I nostri vantaggi
Certificato ISO9001, ISO14001, IATF16949, ISO13485, UL;
Officina di 16000 m²;
Capacità di produzione mensile di 30000 m²;
Capacità di produzione da prototipo a grande volume
IPC Classe 2 / IPC Classe 3;
PCB HDI su qualsiasi strato;
Consegna puntuale: >98%
Tasso di reclami dei clienti: <1%
Proprietà tipiche (TU-872 SLK Sp)
