Casa ProdottiBordo del PWB FR-4Circuito stampato verde senza piombo Alto-Tg sviluppato sul centro TU-768 e su TU-768P Prepreg
High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg
High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg
Contattaci

Circuito stampato verde senza piombo Alto-Tg sviluppato sul centro TU-768 e su TU-768P Prepreg

Quantità di ordine minimo : 1 Prezzo : USD 2.99-9.99 PER PIECE
Imballaggi particolari : Vuoto Tempi di consegna : 10 GIORNI LAVORATIVI
Termini di pagamento : T/T, Western Union Capacità di alimentazione : 45000 pezzi al mese
Luogo di origine: La Cina Marca: Bicheng Technologies Limited
Certificazione: UL Numero di modello: BIC-502-V0.55

Informazioni dettagliate
Numero di strati: 4 Epossidico di vetro: TU-768
Lamina finale: 1,5 once Altezza finale del PWB: 1,6 millimetri ±10%
Finitura superficiale: HASL LF Colore maschera di saldatura: Verde
Colore della leggenda componente: Bianco Test: Test al 100% Spedizione precedente

Descrizione di prodotto

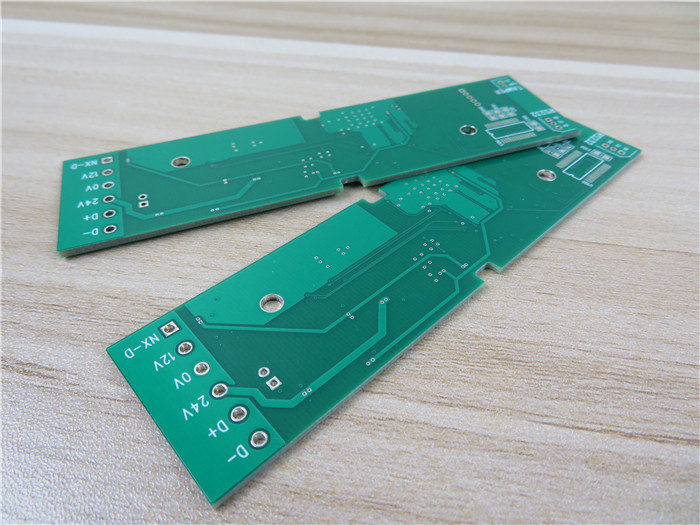

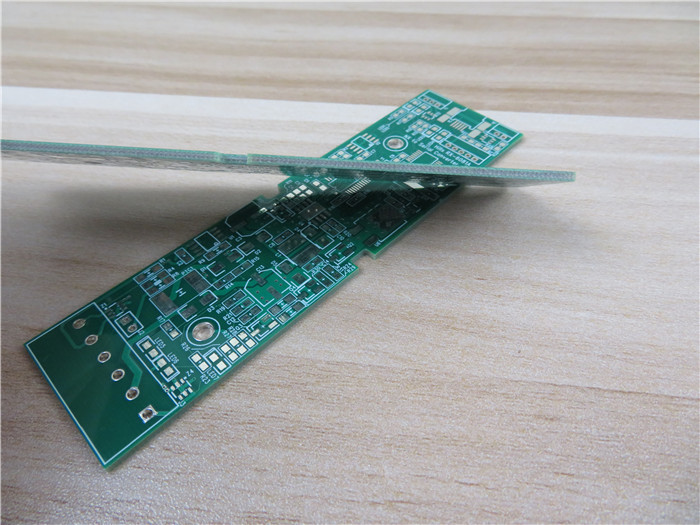

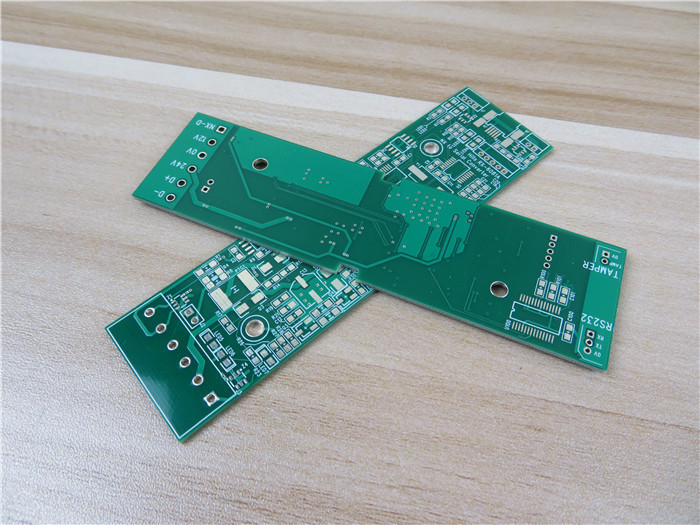

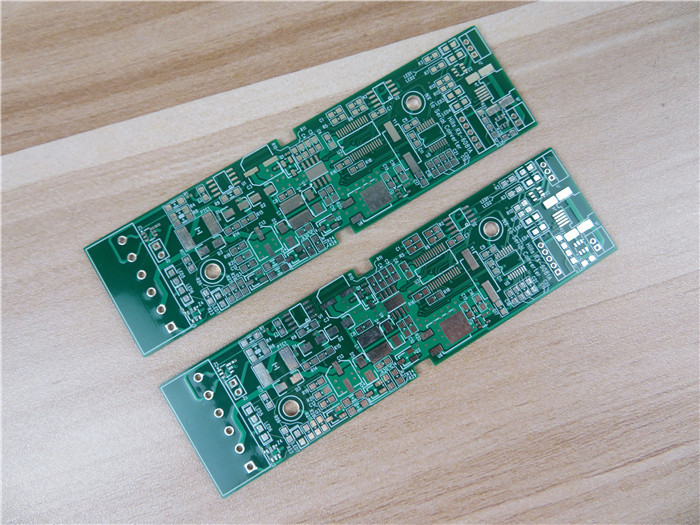

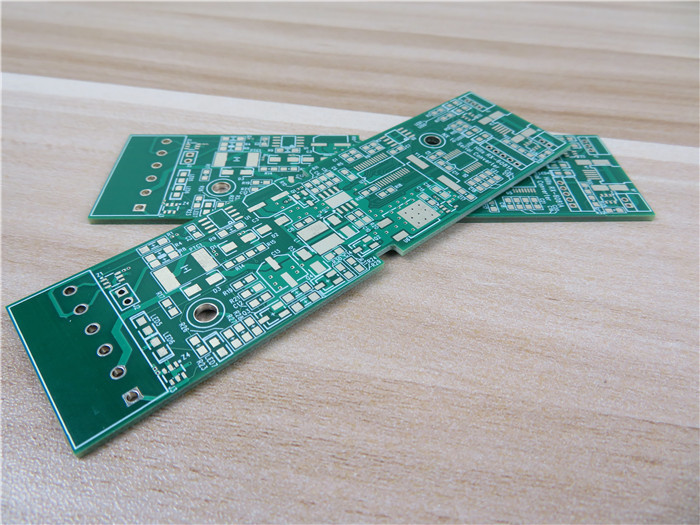

Tavola di circuito stampato verde senza piombo ad alta Tg costruita su TU-768 Core e TU-768P Prepreg

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)





Il laminato / prepreg TU-768 / TU-768P è realizzato in vetro E tessuto di alta qualità rivestito con il sistema di resina epossidica, che conferisce ai laminati caratteristiche di blocco UV,e compatibilità con il processo di ispezione ottica automatizzata (AOI). Questi prodotti sono adatti per le tavole che devono sopravvivere a cicli termici severi o a lavori di montaggio eccessivi.resistenza chimica superiore e stabilità termica più proprietà di resistenza CAF.



Circuito stampato verde senza piombo Alto-Tg sviluppato sul centro TU-768 e su TU-768P Prepreg



Principali applicazioni

Elettronica di consumo

Server, postazione di lavoro

Autoveicoli





Caratteristiche chiave

Processo senza piombo compatibile

Ottimo coefficiente di espansione termica

Proprietà anti-CAF

Resistenza chimica e termica superiore

Fluorescenza per AOI

Resistenza all'umidità





La nostra capacità di PCB (TU-768)

Materiale per PCB: Resina epossidica ad alta Tg e alta affidabilità termica
Indicazione: TU-768
Costante dielettrica: 4.3
Numero di strati: PCB a doppio strato, a più strati e ibridi
Peso di rame: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm), 4 oz (140 μm), 5 oz (175 μm)
Spessore del PCB: 10 mil (0,254 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil ((0,635 mm), 30 mil (0,762 mm), 62 mil ((1,575 mm)
Dimensione del PCB: ≤ 400 mm x 500 mm
Maschera di saldatura: Verde, nero, nero matt, blu, blu matt, giallo, rosso ecc.
Finitura superficiale: rame nudo, HASL, ENIG, OSP, stagno immersivo, argento immersivo ecc.
Tecnologia: HDI, Via in pad, Controllo dell'impedenza, Blind via/Buried via, Edge Plating, BGA, Countsunk Holes ecc.



Circuito stampato verde senza piombo Alto-Tg sviluppato sul centro TU-768 e su TU-768P Prepreg



Proprietà tipiche del TU-768

  Valori tipici Condizionamento IPC-4101 /126
Termica
Tg (DMA) 190°C
Tg (DSC) 180°C   > 170°C
Tg (TMA) 170°C E-2/105
Td (TGA) 350°C   > 340°C
Asse x CTE 11-15 ppm/°C   N/A
CTE asse y 11-15 ppm/°C E-2/105 N/A
Asse z CTE 2.70%   < 3,0%
Stress termico, galleggiamento della saldatura, 288°C > 60 secondi A > 10 secondi
T260 > 60 min   > 30 minuti
T288 > 20 min E-2/105 > 15 min
T300 > 2 min   > 2 min
Infiammabilità 94V-0 E-24/125 94V-0
DK & DF
Permittività (RC 50%) @10GHz 4.3
Tangente di perdita (RC 50%) @10GHz 0.018
Altri dispositivi
Permittività (RC50%)
1 GHz (metodo SPC/4291B) 4.4 / 4.3   < 5.2
5 GHz (metodo SPC) 4.3 E-2/105 N/A
10 GHz (metodo SPC) 4.3   N/A
Tangente di perdita (RC50%)
1 GHz (metodo SPC/4291B) 0.019 /0.018   < 0.035
5 GHz (metodo SPC) 0.021 E-2/105 N/A
10 GHz (metodo SPC) 0.023   N/A
Resistenza al volume > 1010 MΩ•cm C-96/35/90 > 106 MΩ•cm
Resistenza superficiale > 108 MΩ C-96/35/90 > 104 MΩ
Forza elettrica > 40 KV/mm A > 30 KV/mm
Rottura dielettrica > 50 kV A > 40 KV
Meccanica
Modulo dei giovani
Direzione di curvatura 25 GPa A N/A
Riempire la direzione 22 GPa
Forza flessibile
Lungo > 60.000 psi A > 60.000 psi
In senso trasversale > 50 000 psi A > 50 000 psi
Resistenza alla desquamazione, 1.0 oz di RTF Cu 7~9 lb/in A > 4 lb/in
Assorbimento dell'acqua 0.18% E-1/105+D-24/23 < 0.8%



Circuito stampato verde senza piombo Alto-Tg sviluppato sul centro TU-768 e su TU-768P Prepreg
