High-Tg PCB Built on TU-768 With 1.2mm Thick Coating Immersion Gold and Green Solder Mask for Industrial Servers

Contattaci

PWB Alto-Tg sviluppato su TU-768 con l'oro ricoprente spesso di immersione di 1.2mm e la maschera verde della lega per saldatura per i server industriali

Quantità di ordine minimo :	1	Prezzo :	USD 2.99-9.99 PER PIECE
Imballaggi particolari :	Vuoto	Tempi di consegna :	10 GIORNI LAVORATIVI
Termini di pagamento :	T/T, Western Union	Capacità di alimentazione :	45000 pezzi al mese

Luogo di origine:	La Cina	Marca:	Bicheng Technologies Limited
Certificazione:	UL	Numero di modello:	BIC-503-V0.53

Informazioni dettagliate
Numero di strati:	4	Epossidico di vetro:	TU-768
Lamina finale:	1,5 once	Altezza finale del PWB:	1,6 mm ± 10%
Finitura superficiale:	Oro ad immersione	Colore maschera di saldatura:	Verde
Colore della leggenda componente:	Bianco	Test:	Test al 100% Spedizione precedente

Descrizione di prodotto

Alta TgPCB costruito suTU-768Maschera di saldatura in oro e verde con rivestimento immersivo di 1,2 mm di spessore per server industriali

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Breve introduzione

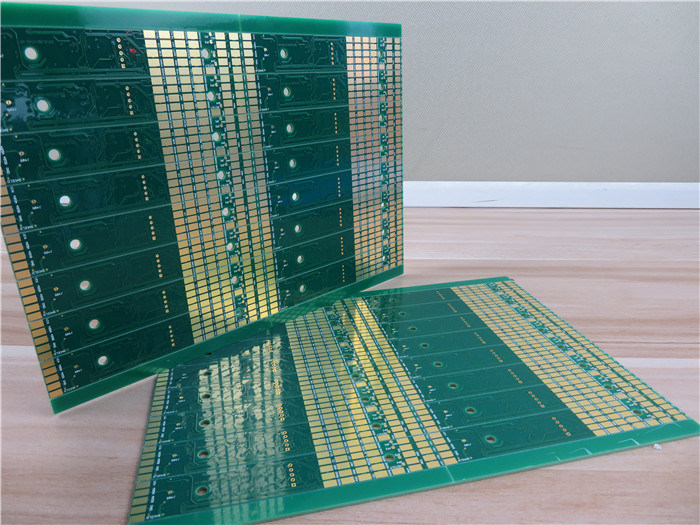

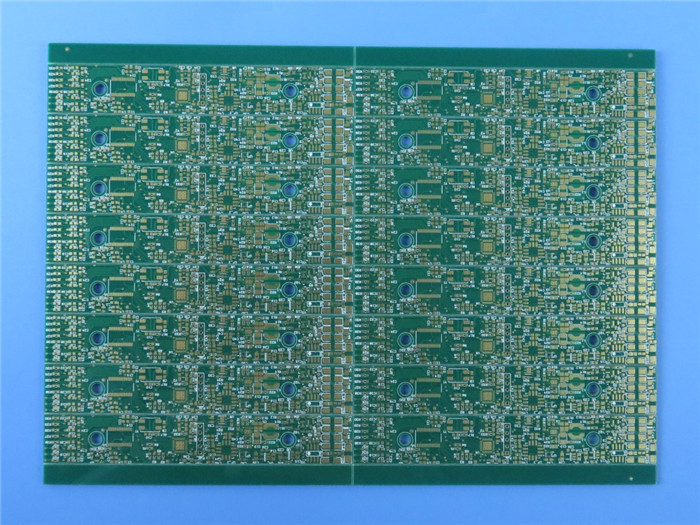

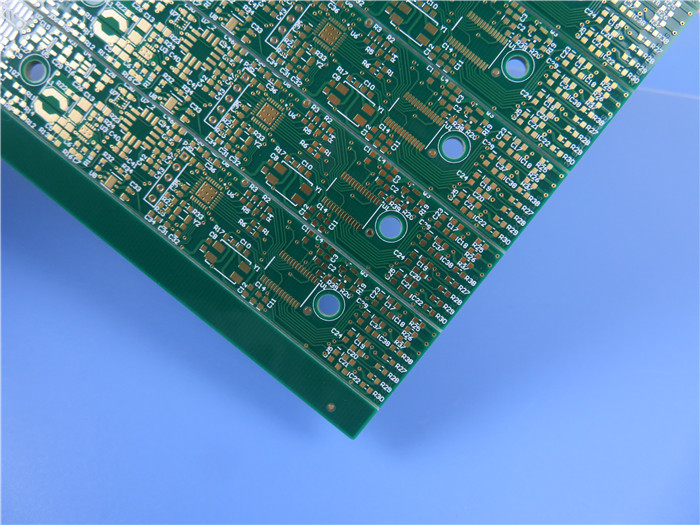

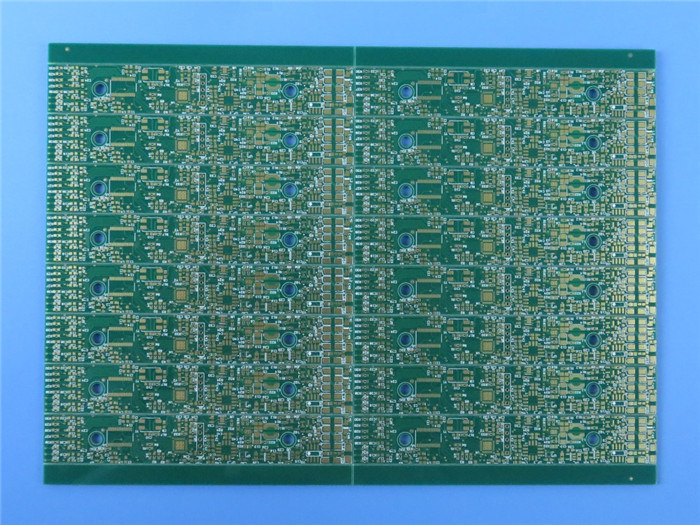

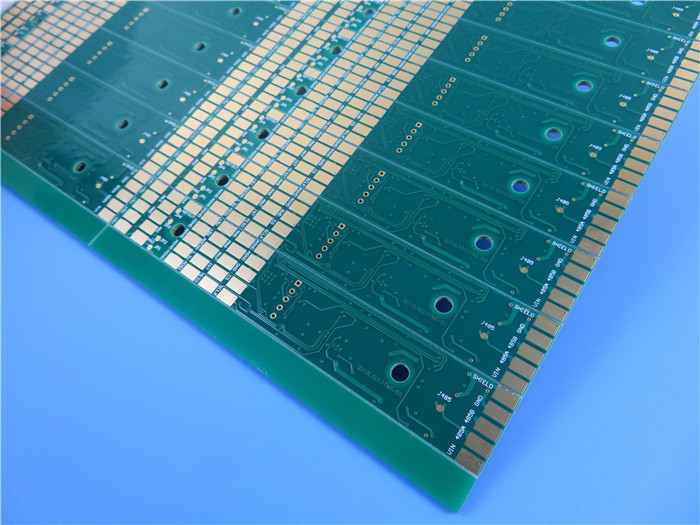

Questo è un tipo di PCB a 4 strati ad alta Tg costruito su materiale TU-768. Ogni strato è rivestito con 1 oz di rame. I pad di saldatura sono rivestiti con oro di immersione e i non pad sono con maschera di saldatura verde.Il pannello è composto da 16 tavole di dimensioni 320 x 280 mmIl nucleo è di 0,8 mm di spessore, il PCB finito raggiunge 1,2 mm di spessore.

Principali applicazioni

Elettronica di consumo

Server, postazione di lavoro

Autoveicoli

PWB Alto-Tg sviluppato su TU-768 con l'oro ricoprente spesso di immersione di 1.2mm e la maschera verde della lega per saldatura per i server industriali

Specificativi dei PCB

Articolo	Descrizione	Requisito	Esistente	Risultato
1. laminato	Tipo di materiale	FR-4 TU-768	FR-4 TU-768	ACC
	Tg	170°C	170°C	ACC
	Fornitore	Unione di Taiwan (TU)	Unione di Taiwan (TU)	ACC
	Spessore	1.2±10% mm	1.18-1.21 mm	ACC
2Spessore del rivestimento	Parete a buco	≥25μm	26.15 μm	ACC
	Acciaio	35 μm	370,85 μm	ACC
	Copper interno	30 μm	31.15 μm	ACC
3- Maschera da soldato.	Tipo di materiale	TAIYO/ PSR-2000GT600D	PSR-2000GT600D	ACC
	Colore	Verde	Verde	ACC
	Rigidità (prova a matita)	≥4H o superiore	5h	ACC
	Spessore S/M	≥10 μm	190,55 μm	ACC
	Localizzazione	Entrambe le parti	Entrambe le parti	ACC
4. Marchio dei componenti	Tipo di materiale	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Colore	Bianco	Bianco	ACC
	Localizzazione	C/S, S/S	C/S, S/S	ACC
5. Maschera di saldatura peelable	Tipo di materiale
	Spessore
	Localizzazione
6. Identificazione	Marchio UL	- Sì.	- Sì.	ACC
	Codice di data	WWYY	0421	ACC
	Luogo di marcatura	Lato della saldatura	Lato della saldatura	ACC
7Finitura superficiale.	Metodo	Oro per immersione	Oro per immersione	ACC
	Spessore dello stagno
	Spessore del nichel	3-6 μm	5.27 μm	ACC
	Spessore dell'oro	00,05 μm	00,065 μm	ACC
8. Normatività	RoHS	Regolamento (CE) n.	- Va bene.	ACC
8. Normatività	Regolamento REACH	Direttiva 1907/2006	- Va bene.	ACC
9. Anello annulare	Min. Larghezza della linea (mil)	6 mil	5.8 mil	ACC
9. Anello annulare	Min. Spaziatura (mil)	5 mil	5.2mil	ACC
10.V-groove	Angolo	30 ± 5o	30o	ACC
10.V-groove	Spessore residuo	00,4 ± 0,1 mm	0.39 mm	ACC
11- E'un bello.	Angolo
11- E'un bello.	Altezza
12. Funzione	Prova elettrica	100% PASS	100% PASS	ACC
13. aspetto	Livello di classe IPC	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Ispezione visiva	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	ACC
	Warp e Twist	️00,7%	0.32%	ACC
14. Prova di affidabilità	Prova del nastro	Nessun peeling	- Va bene.	ACC
	Prova del solvente	Nessun peeling	- Va bene.	ACC
	Prova di solderabilità	265 ± 5°C	- Va bene.	ACC
	Prova di tensione termica	288 ± 5°C	- Va bene.	ACC
	Prova di contaminazione ionica	️1.56μg/cm2	00,58 μg/cm2	ACC

I nostri vantaggi

ISO9001, ISO14001, IATF16949, ISO13485, UL certificato;

16000 m2 di officina;

capacità di produzione di 30000 m2 al mese;

Capacità di produzione da prototipo a grandi volumi

Classe IPC 2 / Classe IPC 3;

Qualsiasi strato di PCB HDI;

Consegna puntuale: >98%

Tasso di reclami dei clienti: < 1%

La nostra capacità di PCB (2022)

Parametro	Valore
Numero di strati	1-32
Materiale del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A ecc.), FR-4 High CTI> 600V; Poliamide, PET; Core metallico ecc.
Dimensione massima	Test in volo: 900600mm, prova di impianto 460380mm, nessuna prova 1100*600mm
Tolleranza del quadro di riferimento	±0.0059" (0.15 mm)
Spessore del PCB	0.0157" - 0.3937" (0.40mm--10.00mm)
Tolleranza dello spessore ((T≥0,8 mm)	± 8%
Tolleranza di spessore (t<0,8 mm)	± 10%
Spessore dello strato isolante	0.00295" - 0.1969" (0.075mm-5.00mm)
Traccia minima	0.003" (0,075 mm)
Spazio minimo	0.003" (0,075 mm)
Spessore esterno del rame	35 μm-420 μm (1 oz-12 oz)
Spessore interno del rame	17 μm-350 μm (0,5 oz - 10 oz)
Foratura (meccanica)	0.0059" - 0.25" (0.15mm-6.35mm)
Fuoco finito ((Meccanico)	0.0039"-0.248" (0.10mm-6.30mm)
Diametro Tolleranza (meccanica)	0.00295" (0.075mm)
Registrazione (meccanica)	0.00197" (0,05 mm)
Rapporto di aspetto	12:1
Tipo di maschera di saldatura	LPI
Ponte Min Soldermask	0.00315" (0,08mm)
Minima clearance della maschera di saldatura	0.00197" (0,05 mm)
Collegamento tramite Diametro	0.0098" - 0.0236" (0.25mm-0.60mm)
Tolleranza di controllo dell'impedenza	± 10%
Finitura superficiale	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger
