Casa ProdottiPWB ad alta temperatura

Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC

Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC

  • Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC
  • Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC
  • Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC
  • Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC
  • Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC
Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC
Dettagli:
Luogo di origine: La Cina
Marca: Bicheng Technologies Limited
Certificazione: UL
Numero di modello: BIC-506-V0.81
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 2.99-9.99 PER PIECE
Imballaggi particolari: Vuoto
Tempi di consegna: 10 GIORNI LAVORATIVI
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 45000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Numero degli strati: 4 In vetro epossidico: IT-180ATC
Stagnola finale: 1,5 Altezza finale del PWB: 1,6 millimetri ±10%
Finitura superficia: HASL senza piombo Colore della maschera della lega per saldatura: Nero
Colore della leggenda componente: Bianco Prova: Spedizione priore della prova elettrica di 100%

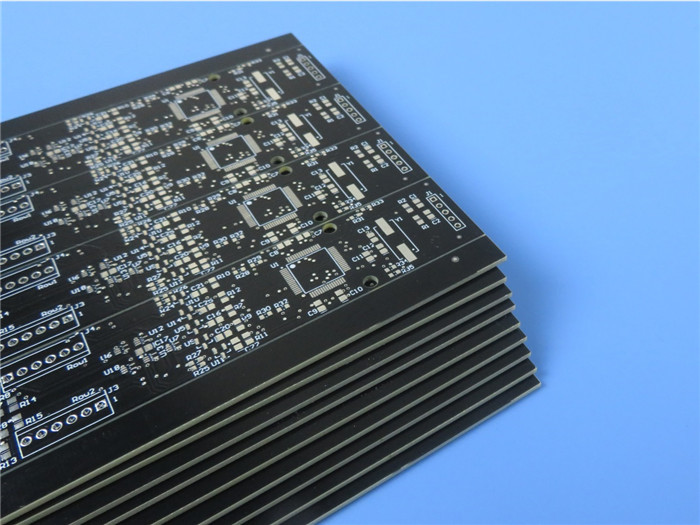

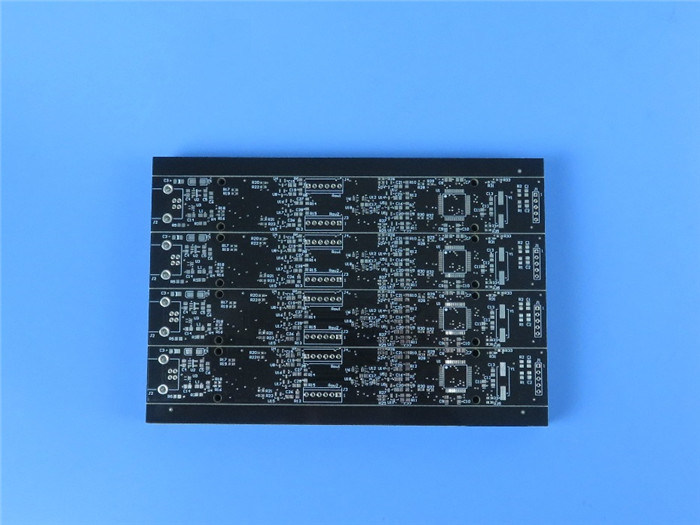

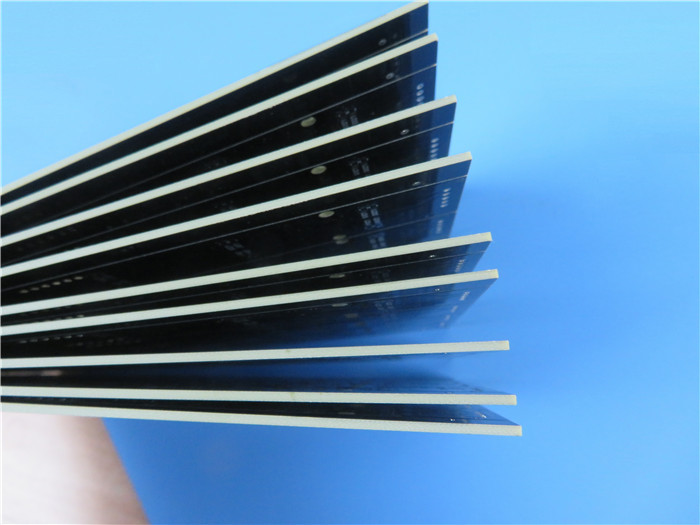

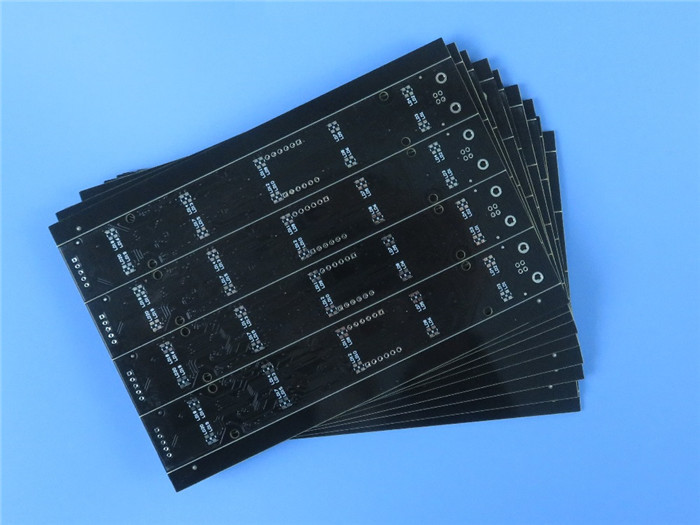

Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Descrizione generale

IT-180ATC è un alto epossidico riempito multifunzionale avanzato di Tg (175℃ da DSC) con l'alte affidabilità e resistenza termiche di CAF. È adatto per varie applicazioni e può passare a 260℃ l'assemblea senza piombo. Lo spessore varia 0.5mm - 3.2mm, peso di rame 0.5oz a 3oz.



Applicazioni

Automobilistico (sala macchine ECU)

PWB di HDI ed a più strati

Superfici posteriori

Archiviazione di dati

Server e rete

Telecomunicazioni

Rame pesante

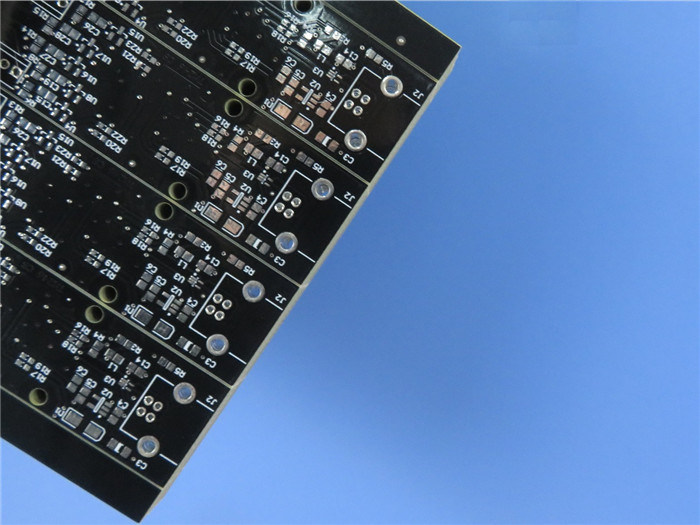

Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC 0



Caratteristiche fondamentali

CTE basso

Alta resistenza al calore

Resistenza eccellente di CAF

Buona affidabilità del attraverso-foro



La nostra capacità del PWB (IT-180ATC)

Materiale del PWB: Alto Tg, alta epossiresina senza piombo di affidabilità
Designazione: IT-180ATC
Costante dielettrica: 4,4 a 1GHz
Conteggio di strato: Doppio strato, PWB a più strati e ibrido
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Spessore del PWB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue.
Finitura superficia: Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento…
Tecnologia: HDI, tramite in cuscinetto, controllo dell'impedenza, accecano la placcatura via/sepolto via, del bordo, BGA, i fori ecc. di Countsunk.



Appendice: Proprietà generali di IT-180ATC

Oggetti IPC TM-650 Valore tipico Unità
Sbucci la forza, minimo 2.4.8   lb/inch
A. stagnola del rame di basso profilo 5
Stagnola del rame di profilo di B. Standard 8
Resistività di volume 2.5.17.1 1x109  di m. - cm
Resistività di superficie 2.5.17.1 1x108  di m.
Assorbimento dell'umidità, massimo 2.6.2.1 0,1 %
Costante dielettrica (dk, contenuto della resina di 50%)     --
A. 1MHz 2.5.5.9 4,5
B. 1GHz 2.5.5.9 4,4
Tangente di perdita (Df, contenuto della resina di 50%)     --
A. 1MHz 2.5.5.9 0,014
B. 1GHz 2.5.5.9 0,015
Resistenza alla flessione, minima     N/mm2
Direttiva di A. Length 2.4.4 500-530
B. direzione trasversale   410-440
Stress termico 10 s a 288°C
A. Unetched 2.4.13.1 Passaggio Valutazione
B. Etched   Passaggio
Infiammabilità UL94 V-0 Valutazione
Indice di inseguimento comparativo (CTI) IEC 60112/UL 746 CTI 3 (175-249) Classe (volt)
Temperatura di transizione vetrosa (DSC) 2.4.25 175 ˚C
Temperatura di decomposizione 2.4.24.6 345 ˚C
Asse CTE (40℃ di X/Y a 125℃) 2.4.41 11-13 / 13-15 ppm/˚C
Z-asse CTE
A. Alpha 1   45 ppm/˚C
B. Alpha 2 2.4.24 210 ppm/˚C
Di C dei C. 50 - 260 gradi   2,7 %
Resistenza termica
A. T260 2.4.24.1 >60 Resoconto

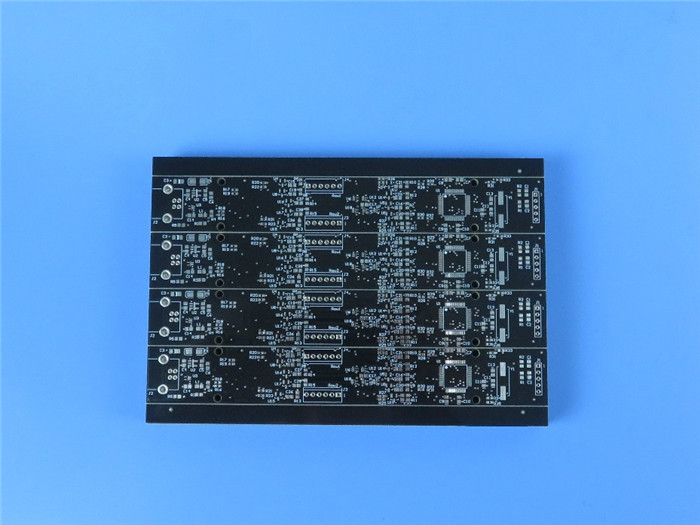

Alto circuito stampato a più strati di Tg (PWB) su conformità senza piombo di IT-180GNBS e di IT-180ATC 1
