Scheda a circuito stampato ad alta velocità a 14 strati – Materiale Panasonic Megtron 6 (M6) a bassissima perdita con controllo dell'impedenza e Via-in-Pad e classe IPC 3

Descrizione di prodotto

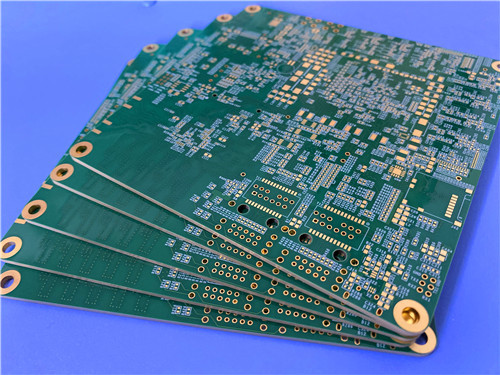

PCB ad alta velocità a 14 strati ¢ Panasonic Megtron 6 (M6) Materiale a perdite ultra basse con Via-in-Pad e classe IPC 3

D: Cos'è questa soluzione per PCB Megtron 6 e cosa offre?

R: Questo è un14 strati, PCB ad alte prestazioni costruiti con Panasonic Megtron 6 (M6)- un materiale ad altissima resistenza al calore e a perdite ultrabasse, basato su un sistema di resina di EPI (polifene-etere), con Dk = 3,4 e Df fino a 0,002 a 1 GHz,Il M6 offre prestazioni elettriche che si avvicinano al PTFE pur rimanendo compatibile con i processi di fabbricazione standard FR-4 .

Il prodotto di riferimento è specificato come:

• 14 strati, spessore finito di 2,123 mm
• 1 oz di rame finito per strato
• Finitura superficiale: ENEPIG (Nickel elettroless, oro di immersione in palladio elettroless)
• Maschera di saldatura verde, vetrina bianca, pannello 100 mm × 98 mm
• Copper per pareti di fori: 25μm ¢ IPC-6012 Classe 3
• Tutti i filtri < 0,4 mm: collaudati con resina e con tappo (con filtro in-pad)
• Controllo dell'impedenza e accumulo personalizzato

Questo design è ideale per le reti ad alta velocità, gli switch dei data center, gli acceleratori di intelligenza artificiale e le infrastrutture di telecomunicazione dove l'integrità del segnale, l'affidabilità termica e il routing denso sono fondamentali.

Principali insegnamenti

1. Visualizzazione del materiale Megtron 6 (Panasonic)

Megtron 6 (M6) è un materiale per circuiti stampati Panasonic ad altissima resistenza al calore e a perdite estremamente basse, basato su un sistema di miscela di resine di polifenoletere (PPE).E' specificamente progettato per l'alta velocità digitale., RF e applicazioni a onde millimetriche in cui l'integrità del segnale e l'affidabilità termica sono fondamentali.

Caratteristiche principali del materiale

2. foglio di dati del materiale proprietà consolidate (Megtron 6)

Nota:Megtron 6 raggiunge Dk ≈ 3,4 e Df ≈ 0,002 a 1 GHz, il che lo rende uno dei materiali epossidici modificati a minore perdita disponibili.Df aumenta a ≈0,004 a 12 GHz, ancora significativamente inferiore a quella standard FR-4 (≈0,015·0,020).

3. PCB personalizzato 14 strati Megtron 6 con Via-in-Pad e IPC classe 3

Questa tavola a 14 strati dimostra la nostra capacità di gestire progetti ad alto numero di strati, ad alta affidabilità usando Megtron 6 come materiale base,con conformità alla classe 3 IPC-6012 e tecnologia avanzata via-in-pad.

Specificativi di base

Caratteristiche avanzate del processo

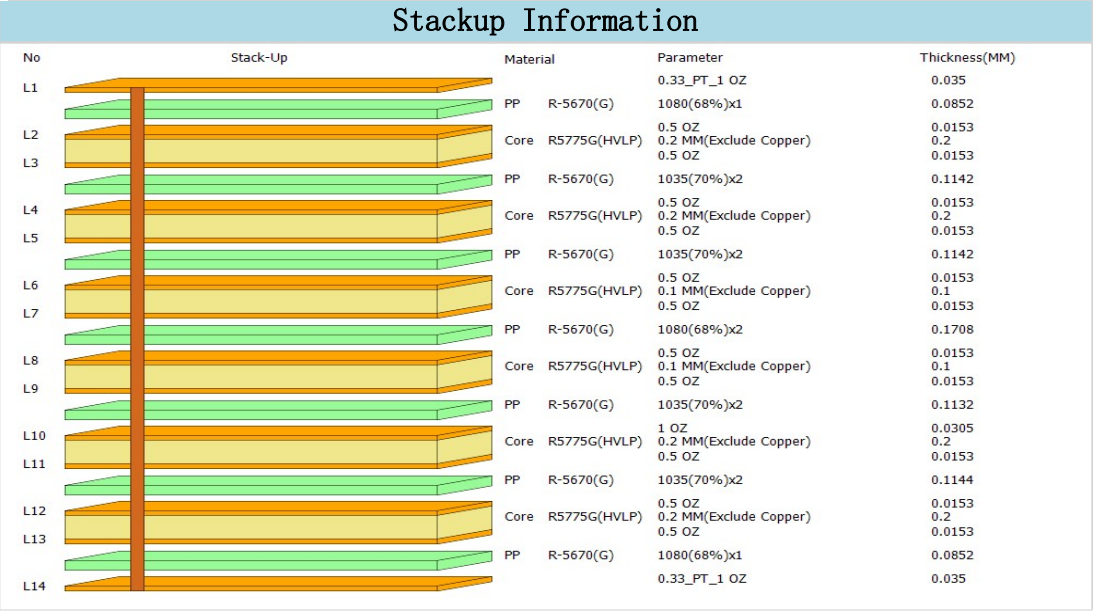

Progettazione di impiallacciamento

L'accoppiamento a 14 strati può essere ottimizzato per:

• Strati di segnale ad alta velocità ¢ coppie differenziali (85Ω, 90Ω, 100Ω) sugli strati esteriori e interni
• Potenza e piani di terra
• Isolamento del segnale misto ️ separazione dei domini analogico/RF e digitale

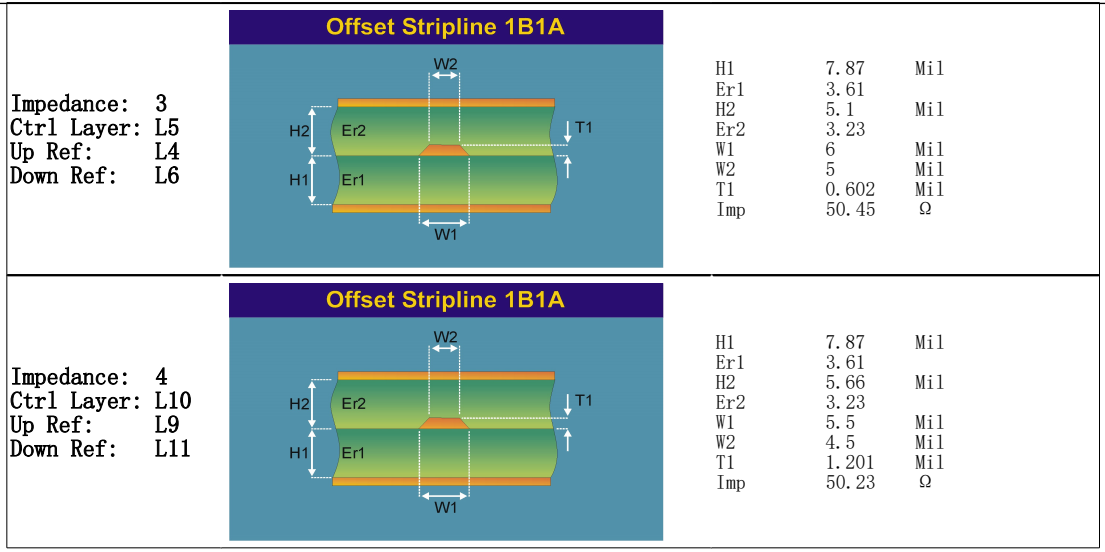

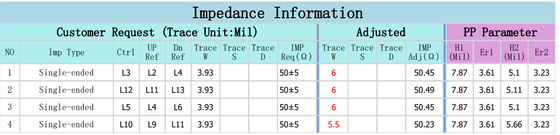

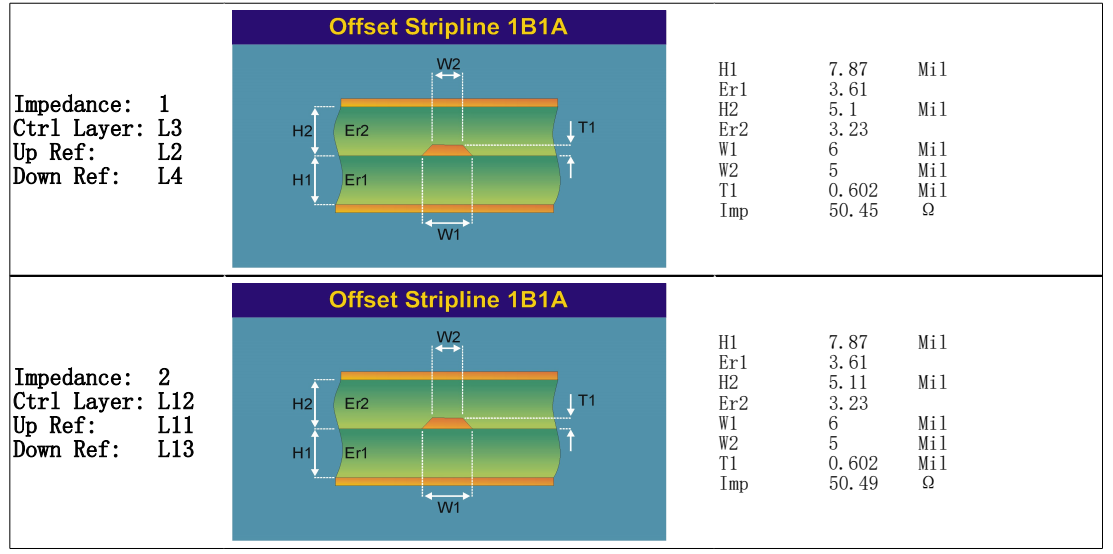

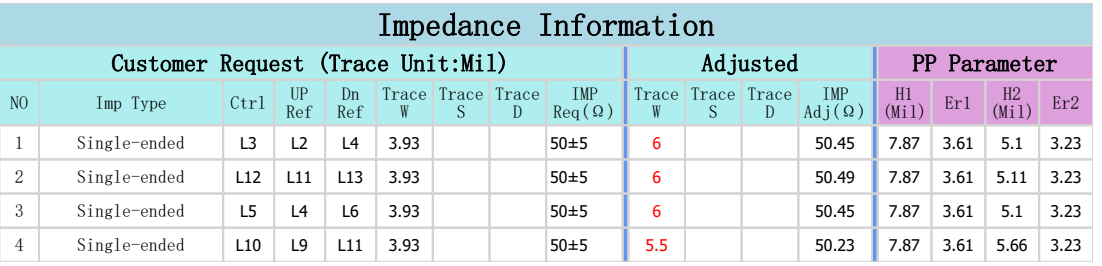

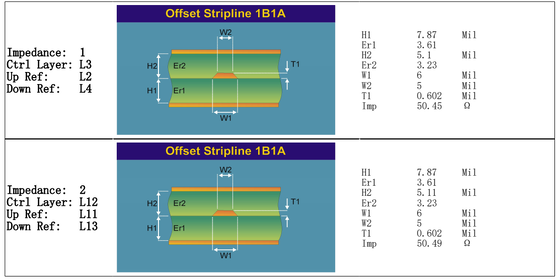

• Obiettivi di impedenza 50Ω singolo, 85Ω/90Ω/100Ω differenziale, secondo le vostre esigenze

Nota: i valori di impedenza sono calcolati in base alla specificità dello stack-up, dello spessore dielettrico e delle assegnazioni del piano di riferimento.

4Perché Megtron 6 per questo disegno?

Tabella di confronto Megtron 6 vs. FR-4 standard vs. materiali RF di fascia alta

D1: Cosa rende Megtron 6 diverso da FR-4 standard?

R: Megtron 6 offre Dk significativamente più bassi (3,4 vs ~ 4,5 ∼5,0) e Df (0,002 vs ~ 0,015 ∼0,020), CTE migliorata sull'asse Z e assorbimento di umidità estremamente basso (0,0).0014%) ¥ tutto pur rimanendo compatibile con i processi di fabbricazione standard FR-4E'il cavallo di battaglia dell' industria per i progetti PAM4 56G e 112G.

D2: Megtron 6 è compatibile con la saldatura senza piombo?
R: Sì. Con Tg (DSC) = 185°C, Tg (DMA) = 210°C, Td = 410°C e T288 > 120 minuti, Megtron 6 supporta pienamente più cicli di reflusso di picco a 260°C senza delaminazione o degradazione.

D3: Tutti i vias possono essere connessi con resina e con tappo (via-in-pad)?
R: Sì. Il nostro processo di produzione supporta il blocco in resina + tappo elettroplata per tutti i vias < 0,4 mm. Questo è standard per questo design a 14 strati e consente il posizionamento dei componenti direttamente sopra i vias.

D4: Cos'è l'IPC-6012 di classe 3 e perché è importante?
R: IPC-6012 Classe 3 è la classe di affidabilità più elevata per le schede stampate rigide, che richiede un minimo di 25 μm di rame per le pareti dei fori, criteri di ispezione rigorosi e affidabilità termica/meccanica comprovata.È necessario per l'aerospaziale, difesa, medicina e telecomunicazioni ad alta affidabilità.

D5: Che cos'è l'ENEPIG e perché sceglierlo?
R: ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) aggiunge uno strato di palladio tra il nichel e l'oro.(3) Resistenza alla corrosione superiore, e (4) conformità RoHS. Ideale per componenti a tono sottile e affidabilità a lungo termine.

Q6: Come si assicura la precisione del controllo dell'impedenza?
R: Utilizziamo: (1) valori di Dk del materiale preciso di Panasonic, (2) spessore controllato del laminato e pesi di rame, (3) modellazione dell'impedenza con solvatori di campo standard del settore,e (4) test TDR (Time-Domain Reflectometry) su tavole di copertura o finite.

Q7: Qual è il diametro minimo per il blocco e il tappo in resina?
R: Supportiamo il collaggio e il tappo con resina per i vias fino a 0,15 mm (6 mil).

Contattaci

Come unfornitore specializzato di PCBcon sede in Cina, abbiamo una vasta esperienza con Panasonic Megtron 6 (M6), con un alto numero di strati (fino a 20+ strati) e con caratteristiche HDI complesse (via-in-pad, blind vias, plugging in resina).

Forniamo:

Tracciabilità completa del materiale (certificati di Panasonic)

Classificazione IPC-6012 di classe 3 con parete a fori da 25 μm in rame

Prova di impedenza (TDR) con relazioni dettagliate

Ispezione a raggi X e di sezione trasversale per la qualità

Prova elettrica (sonda/apparecchio volante)

Prototipi a rotazione rapida e produzione in serie

Per richieste tecniche, recensioni di stack-up o richieste di preventivo, contattate direttamente il nostro team di vendita.
