F4BTME350 Laminato in PTFE caricato in ceramica con rame trattato al rovescio e PCB personalizzato a 2 strati costruito su materiale substrato da 10mil per RF Microonde
ContPerson : Sally Mao
Numero di telefono : 86-755-27374847
WhatsApp : +8618277967574
Descrizione di prodotto
Nella ricerca di costanti dielettriche più elevate senza sacrificare le prestazioni a basse perdite, i laminati in PTFE caricati con ceramica sono diventati una pietra angolare della moderna progettazione RF e microonde. L'F4BTM300 della Taizhou Wangling Insulation Materials Factory rappresenta un'opzione interessante per gli ingegneri che cercano un equilibrio tra elevata costante dielettrica, stabilità termica e producibilità economicamente vantaggiosa.

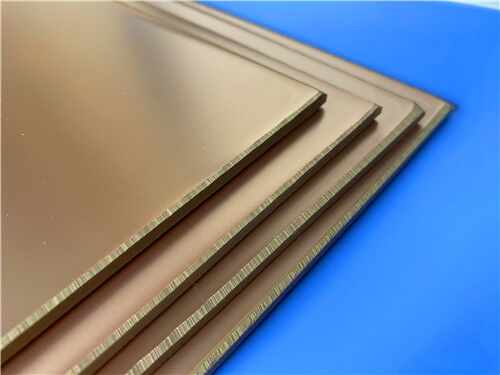

F4BTM300 è un laminato in PTFE rinforzato con tessuto di fibra di vetro e caricato con nano-ceramica. Incorporando nano-ceramiche ad alta costante dielettrica e a basse perdite nello strato dielettrico F4BM, il materiale raggiunge una costante dielettrica più elevata, una migliore resistenza al calore, una minore espansione termica, una maggiore resistenza di isolamento e una migliore conduttività termica, il tutto preservando il suo carattere a basse perdite.
La serie F4BTM è disponibile con foglio di rame ED (adatto per applicazioni senza requisiti PIM rigorosi), mentre la variante F4BTME abbina lo stesso dielettrico con foglio di rame RTF trattato inversamente per eccellenti prestazioni PIM, controllo preciso della linea e ridotta perdita del conduttore.
![]()
Proprietà chiave a colpo d'occhio (F4BTM300):
| Parametri Tecnici del Prodotto | Modelli di Prodotto e Scheda Tecnica | ||||||
| Caratteristiche del Prodotto | Condizioni di Test | Unità | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| Costante Dielettrica (Tipica) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| Tolleranza Costante Dielettrica | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| Tangente di Perdita (Tipica) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| Coefficiente di Temperatura della Costante Dielettrica | -55 º~150ºC | PPM/℃ | -78 | -75 | -75 | -60 | |
| Resistenza allo Sbucciamento | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| Resistività di Volume | Condizione Standard | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| Resistività Superficiale | Condizione Standard | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| Resistenza Elettrica (direzione Z) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| Tensione di Rottura (direzione XY) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| Coefficiente di Espansione Termica | direzione XY | -55 º~288ºC | ppm/ºC | 15,16 | 15,16 | 13,15 | 10,12 |
| direzione Z | -55 º~288ºC | ppm/ºC | 78 | 72 | 58 | 51 | |
| Stress Termico | 260℃, 10s,3 volte | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | Nessuna delaminazione | ||
| Assorbimento d'acqua | 20±2℃, 24 ore | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| Densità | Temperatura Ambiente | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| Temperatura Operativa a Lungo Termine | Camera Alta-Bassa Temperatura | ℃ | -55~+260 | -55~+260 | -55~+260 | -55~+260 | |
| Conducibilità Termica | direzione Z | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | Applicabile solo a F4BTME | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| Infiammabilità | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| Composizione del Materiale | / | / | PTFE, Tessuto di Fibra di Vetro, Nano-ceramiche F4BTM abbinato a foglio di rame ED, F4BTME abbinato a foglio di rame RTF trattato inversamente. |
||||
La nostra capacità PCB (F4BTM)
| Capacità PCB (F4BTM) | |||
| Materiale PCB: | PTFE / tessuto di fibra di vetro / riempitivo nano-ceramico | ||
| Designazione (F4BTM ) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 2.98±0.06 | 0.0018 | |
| F4BTM300 | 3.0±0.06 | 0.0018 | |
| F4BTM320 | 3.2±0.06 | 0.0020 | |
| F4BTM350 | 3.5±0.07 | 0.0025 | |
| Numero di strati: | PCB Monostrato, Bifacciale, Multistrato, PCB Ibrido | ||
| Peso del rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | ||
| Spessore dielettrico (o spessore complessivo) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| Dimensioni PCB: | ≤400mm X 500mm | ||
| Maschera di saldatura: | Verde, Nero, Blu, Giallo, Rosso ecc. | ||
| Finitura superficiale: | Rame nudo, HASL, ENIG, Argento per immersione, Stagno per immersione, OSP, Oro puro, ENEPIG ecc. |
||
Applicazioni
Il laminato F4BTM300 è progettato per ambienti RF e microonde esigenti, con applicazioni tipiche tra cui:
![]()
Produzione PCB Personalizzata su F4BTM300

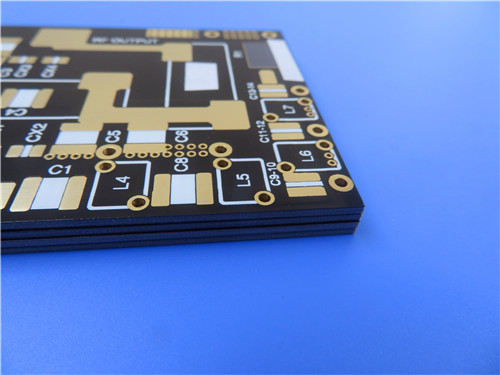

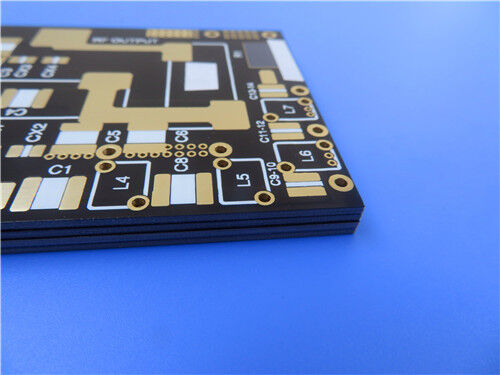

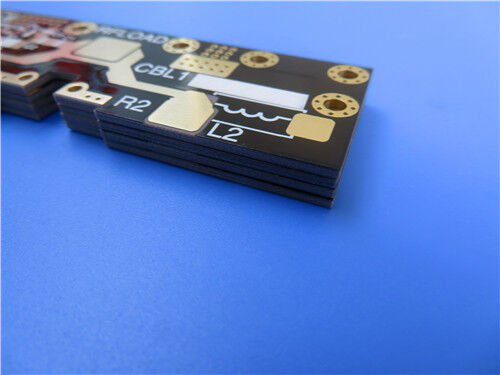

In qualità di produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando F4BTM300 e altri materiali avanzati. La seguente specifica dettaglia un'implementazione rappresentativa di PCB rigido a 2 strati:
Dettagli Costruzione PCB:
| Parametro | Specifiche |
| Materiale di Base | F4BTM300 |
| Numero di Strati | Rigido a 2 strati |
| Dimensioni Scheda | 105.4mm × 76mm per pannello, ±0.15mm |
| Spessore Finito | 0.6mm |
| Peso del Rame | 1 oz (1.4 mils) strati esterni |
| Traccia/Spazio Minimo | 5 / 8 mils |
| Dimensione Foro Minima | 0.35mm |
| Struttura Via | Nessuna via cieca o interrata |
| Spessore Placcatura Via | 20 μm |
| Finitura Superficiale | Oro per Immersione |
| Maschera di Saldatura | Nero, solo lato superiore |
| Serigrafia | Bianco, solo lato superiore |
| Test Elettrico | 100% prima della spedizione |
| Formato Artwork | Gerber RS-274-X |
| Standard di Qualità | IPC-Class-2 |
Statistiche PCB:
| Metrica | Conteggio |
| Componenti | 13 |
| Pad Totali | 94 |
| Pad Through-Hole | 51 |
| Pad SMT Superiori | 43 |
| Pad SMT Inferiori | 0 |
| Vie | 36 |
| Reti | 2 |
Vantaggi del Materiale
Costante Dielettrica più Elevata con Basse Perdite:
L'aggiunta di nano-ceramiche aumenta il Dk a 3.0 mantenendo un basso fattore di dissipazione di 0.0018 a 10 GHz e 0.0023 a 20 GHz. Ciò consente progetti di circuiti più compatti senza sacrificare l'integrità del segnale.
Eccellente Stabilità Termica:
Con un CTE di 15 ppm/°C in X e 16 ppm/°C in Y (abbinato al rame), più un basso coefficiente di temperatura della costante dielettrica di -75 ppm/°C, F4BTM300 mantiene prestazioni elettriche stabili in condizioni di temperatura estreme da -55°C a +260°C.
Prestazioni PIM Superiori (F4BTME):
Se abbinato a foglio di rame RTF trattato inversamente, la variante F4BTME raggiunge valori PIM di ≤ -160 dBc, rendendola un'ottima scelta per percorsi di ricezione sensibili nelle antenne di stazioni base e satellitari.
Gestione Termica Migliorata:
Una conducibilità termica di 0.42 W/m·K in direzione Z aiuta a dissipare il calore nelle applicazioni RF ad alta potenza, mentre l'elevata resistenza di isolamento e la tensione di breakdown del materiale (>35 kV in direzione XY) garantiscono un funzionamento affidabile.
Economico e Scalabile:
Essendo un materiale commercialmente disponibile e producibile in serie, F4BTM300 offre un elevato rapporto costo-prestazioni con un'ampia gamma di spessori disponibili (da 0.254 mm a 12.0 mm) e dimensioni dei pannelli (460×610mm, 600×500mm, 914×1220mm), riducendo gli sprechi di materiale e abbassando il costo complessivo del sistema.
Resistenza alle Radiazioni e al Degassamento:
Il materiale presenta basso degassamento e resistenza alle radiazioni, rendendolo adatto per applicazioni spaziali e aerospaziali dove queste proprietà sono critiche.
Qualità e Disponibilità
Tutte le schede sono prodotte in conformità con gli standard di qualità IPC-Class-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e di difesa. Viene eseguito un test elettrico al 100% prima della spedizione per garantire l'integrità funzionale.
La nostra capacità produttiva si estende alla disponibilità mondiale, con supporto flessibile di spedizione e logistica sia per requisiti di prototipo che di volume. Offriamo tempi di consegna rapidi e prezzi competitivi mantenendo un rigoroso controllo di processo.
Per richieste su stack-up personalizzati, dimensioni dei pannelli, fogli di rame alternativi (ED o RTF trattato inversamente), opzioni con supporto metallico (alluminio o rame), o altre configurazioni, si prega di contattare il nostro team di ingegneri di vendita: siamo pronti a supportare le vostre esigenze di circuiti stampati ad alta frequenza.
