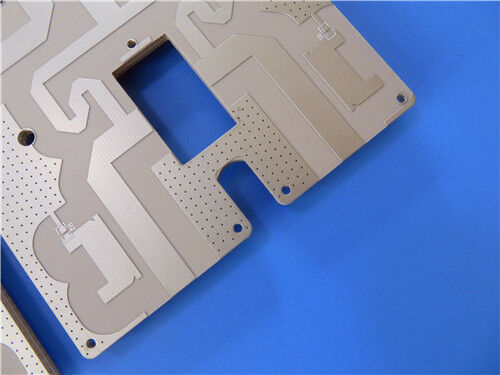

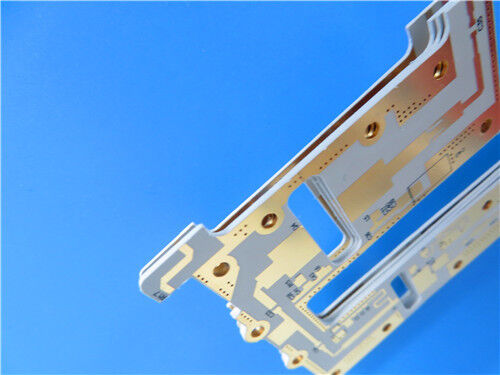

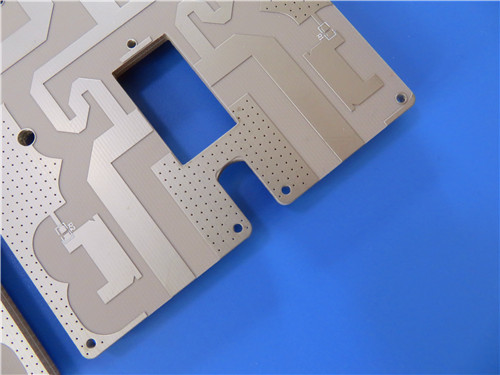

Laminato ad alta frequenza CLTE-MW di Rogers con spessore del nucleo del materiale di 0,102 mm PCB CLTE-MW a doppia faccia con placcatura in oro puro per 5G e altre applicazioni a onde millimetriche

Descrizione di prodotto

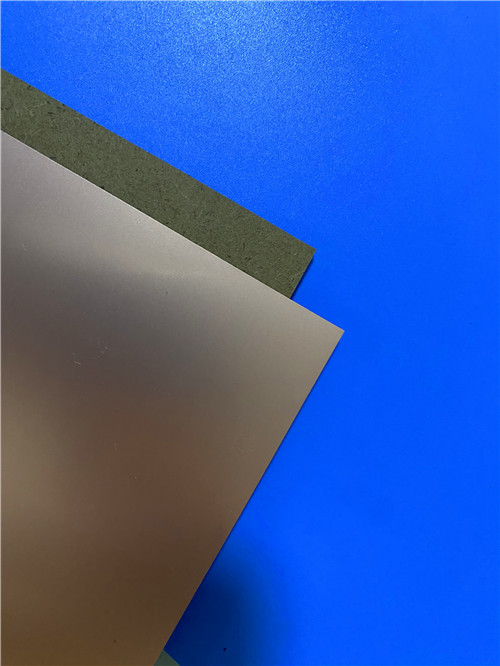

Mentre i sistemi 5G e di onde millimetriche spingono verso frequenze più elevate, lo spazio tra segnale e terra diventa un parametro critico di progettazione, spesso richiedendo spessori dielettrici di pochi millimetri.IlLaminato CLTE-MWdaRogers Corporationè progettato specificamente per queste applicazioni a spessore limitato, offrendo un materiale ad alte prestazioni ed economico disponibile in sette opzioni di spessore da 3 a 10 mil.

I laminati CLTE-MW sono rinforzati con vetro diffuso che, insieme ad un elevato carico di riempimento, aiuta a ridurre al minimo gli effetti della tessitura di vetro ad alta frequenza sulla propagazione delle onde elettromagnetiche.Questa costruzione unica garantisce una distanza ideale tra segnale e terra per il 5G e altre applicazioni a onde millimetriche, pur mantenendo basse perdite e un'eccellente affidabilità dei fori.

Proprietà chiave in un'occhiata (CLTE-MW):

Comparsa della serie CLTE

La più ampia famiglia di laminati CLTETM ha dimostrato un'eccellente stabilità dimensionale e una bassa CTE planare,fornendo prestazioni costanti per le resistenze incorporate ◄ tra le variazioni più basse disponibili per i laminati a base di PTFEI laminati CLTE hanno una lunga storia di utilizzo con resistente e sono disponibili con una gamma completa di tipi di rivestimento, tra cui elettrodeposito, rame trattato al contrario, foglio di rame laminato e altro ancora.

Proprietà chiave in un'occhiata (CLTE):

La serie CLTE offre un basso CTE dell'asse Z di 20 ppm/°C per un'elevata affidabilità del foro traverso placcato, stabilità costante dielettrica con variazione di temperatura,e riduzione dell'attaccamento da sollecitazione ai dispositivi attivi in ceramicaÈ disponibile con supporto in metallo pesante (alluminio, ottone e rame) e può essere progettato in modo affidabile con reti di resistenza incorporate.

Applicazioni

La serie CLTE-MW e la serie CLTE sono progettate per applicazioni ad alta frequenza, con applicazioni tipiche tra cui:

1. - Comunicazioni commerciali e aeronautica
2. - Applicazioni militari/aerospaziali
3. - Reti di alimentazione a microonde
4. - Strutture elettroniche sensibili alle fasi
5. - Sistemi di comunicazione satellitare
6. - Componenti passivi (accoppiatori, filtri e palloni)

Fabbricazione di PCB su misura su CLTE-MW

Come produttore specializzato di circuiti stampati ad alta frequenza, offriamo servizi di fabbricazione completi utilizzando Rogers CLTE-MW e altri materiali avanzati.La seguente specifica fornisce i dettagli di un'implementazione rappresentativa a 2 strati ultra-sottili:

Dettagli di costruzione del PCB:

Sette opzioni di spessore per la flessibilità del progetto:

CLTE-MW è disponibile in sette opzioni di spessore da 3 a 10 mil, garantendo una distanza ideale tra segnale e terra per 5G e altre applicazioni a onde millimetriche.Questa flessibilità consente ai progettisti di ottimizzare le caratteristiche di impedenza e propagazione della linea di trasmissione senza compromettere le prestazioni elettriche.

Armatura di vetro a diffusione:
Il rinforzo in vetro diffuso, combinato con un elevato carico di riempimento, aiuta a ridurre al minimo gli effetti della tessitura in vetro ad alta frequenza sulla propagazione delle onde elettromagnetiche.che è particolarmente importante nei circuiti ad alta velocità e ad alta frequenza.

Tangente a bassa perdita:
Una tangente di perdita di 0,0015 a 10 GHz consente di progettare soluzioni a bassa perdita per applicazioni a onde millimetriche, supportando una trasmissione efficiente del segnale nei sistemi di comunicazione 5G e satellitare.

Eccellente affidabilità a traverso:
Il basso CTE dell'asse Z di 30 ppm/°C fornisce un'eccellente affidabilità dei fori perforati, anche nelle costruzioni ultra-sottili abilitate da CLTE-MW.

Buona dissipazione del calore:
Con una conduttività termica di 0,42 W/(m·K), CLTE-MW fornisce una buona dissipazione del calore in progetti aggressivi, supportando un funzionamento affidabile in ambienti termicamente difficili.

Capacità di costruzione ultra-sottile:
Lo spessore finito di 0,2 mm è dimostrato qui (0.102 mm core + 2× 35μm rame) mostra l'idoneità del materiale per applicazioni con gravi limitazioni di spessore a causa di vincoli fisici o elettriciCiò rende CLTE-MW ideale per sistemi RF compatti e leggeri.

Finitura superficiale in oro puro:
La finitura superficiale in oro puro fornisce eccellente conducibilità, resistenza alla corrosione e capacità di legame del filo, essenziali per i circuiti RF e microonde ad alta affidabilità.

Qualità e disponibilità

Tutte le schede sono fabbricate in conformità agli standard di qualità IPC-Class-2, garantendo una robusta affidabilità per applicazioni commerciali, industriali e legate alla difesa.È effettuata una prova elettrica al 100% prima della spedizione per garantire l'integrità funzionale..

La nostra capacità di produzione si estende a disponibilità in tutto il mondo, con supporto flessibile per la spedizione e la logistica sia per i requisiti di prototipo che di volume.Offriamo una rapida consegna e prezzi competitivi mantenendo un rigoroso controllo dei processi.

Per richieste di informazioni su impilati personalizzati, spessori alternativi all'interno delIntervallo CLTE-MW (3 a 10 mil), configurazioni della serie CLTE, supporto in metallo pesante (di alluminio, ottone, rame), reti di resistenza incorporate, o altri requisiti, si prega di contattare il nostro team di ingegneria commerciale.
