I ciechi via il PWB hanno costruito su Tg150℃ FR-4 con il circuito dell'oro 4-Layer FR-4 di immersione

Descrizione di prodotto

Blind via PCB costruito su Tg150°C FR-4 con oro di immersioneFabbricazione a partire da materiali di cui all'allegato 1

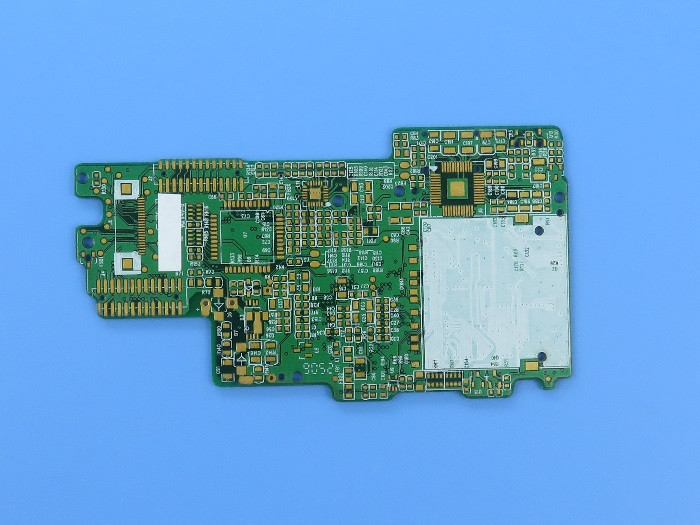

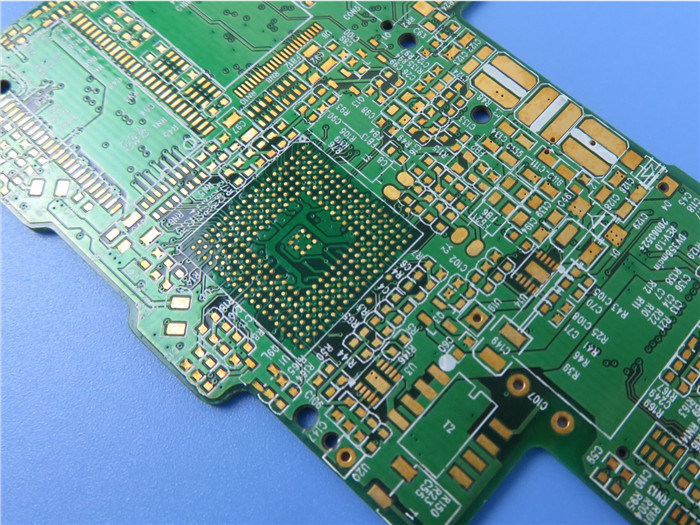

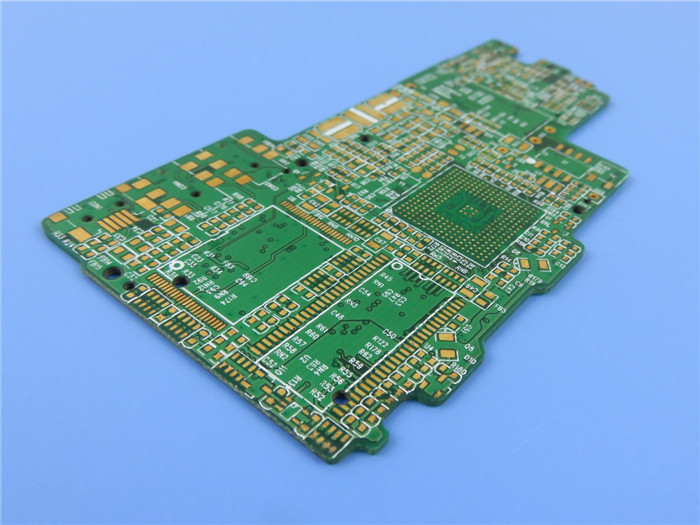

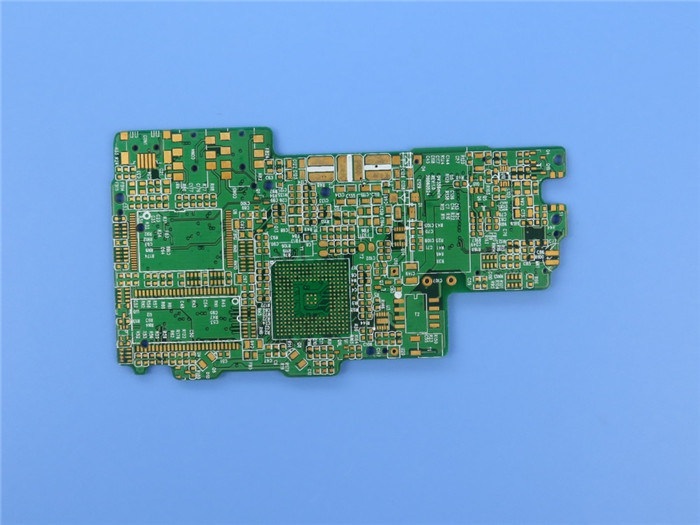

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

1.1 Descrizione generale

Questo è un tipo diPCB a più straticostruito su un substrato FR-4 con Tg 150°C per l'applicazione di telefoni cellulari concieco viatecnologia. è di 1,6 mm di spessore con vetrina bianca (Taiyo) su maschera di saldatura verde (Taiyo) e oro immersione su pad.ITEQ fornisceSono fabbricati secondo IPC 6012 Classe 2 utilizzandoDati di Gerber.Ciascuna delle 25 tavole è pronta per la spedizione.

1.2 Caratteristiche eBn/aesi adatta

1.2.1 Tg medio FR-4 mostra una bassa Z-CTE e un'eccellente affidabilità attraverso la foratura;

1.2.2 L'oro per immersione ha un'elevata solderabilità, non presenta stress e una minore contaminazione;

1.2.3 collegamento a più strati abbreviato tra componenti elettronici;

1.2.4 16000 m2 di laboratorio e 8000 tipi di PCB al mese;

1.2.5 Consegna puntuale: >98%

1.2.6 Non esiste una quantità minima di ordinazione.

1.3 Applicazioni

Computer industriali

Sistema di tracciamento GPS

Cassa POS

Sistemi incorporati

Sistema di acquisizione dei dati

Microcontrollori

PC e notebook

1.4 Parametro e scheda dati

1.5ComposizioneHOlie

Ilbuco ciecosi trova sulla superficie superiore e inferiore del circuito stampato e ha una certa profondità per la connessione tra illinea superficiale e linea internaLa profondità del foro di solito non supera un certo rapporto (apertura).Buco sepoltoè un foro di collegamento situatonello strato internodella scheda di circuito stampato, che non si estende alla superficie della scheda di circuito.

I due tipi di fori di cui sopra si trovano nello strato interno della scheda di circuito.e diversi strati interni possono essere sovrapposti fatto durante la formazione del foro attraverso.

Il terzo è chiamato foro attraverso, che passa attraverso l'intera scheda di circuito. Può essere utilizzato per interconnettersi internamente o come foro di posizione di installazione per componenti.Perché il foro attraverso è più facile da realizzare e il costo è bassoI fori di cui sopra, senza istruzioni speciali, sono considerati fori attraverso.

Dal punto di vista progettuale, un foro è composto principalmente da due parti, una è il foro centrale (buco di trivellazione), l'altra è l'area del pad attorno al foro, cfr. sotto.La dimensione di queste due parti determina la dimensione del buco- Chiaramente, in

per la progettazione di PCB ad alta velocità e densità, i progettisti vogliono sempre che i fori siano sempre più piccoli, in modo da poter lasciare più spazio di cablaggio sulla scheda.

1.6Capacità di PCB 2022
